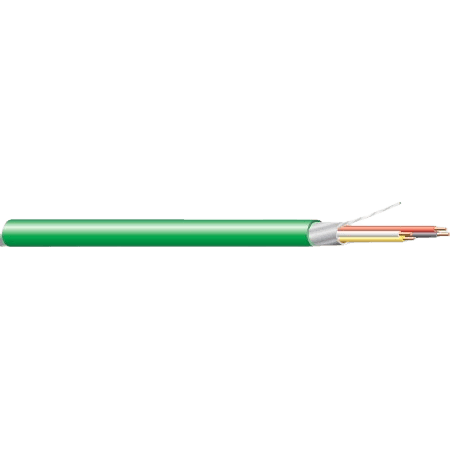

BUS EIB/KNX — 2×2×0,8
- Compatibles KNX (Konnex) — domotique & GTB.
- Conducteurs cuivre massif Ø 0,8 mm — câblage en quarte étoile.
- Écran général Al/PET + fil de continuité Cu étamé Ø 0,5 mm.
- Gaine verte selon version : PVC ou LSZH.
Normes & performances
- Standard EIB/KNX : VDE 815 — EN 50090 (systèmes de câblage).
- Non-propagation de la flamme : IEC 60332-1 / NF C 32-070 2.1 Cat. C2.
- RoHS : directive 2011/65/UE.
- Tension de service : 300 V — Essai : 4000 V DC / 1 min (dans l’eau).
- Résistance linéique à 20 °C (boucle) : ≤ 130 Ω/km (typ.).
- Pose : fixe en environnements tertiaires, industriels & résidentiels.
Construction & repérage
- Âme : cuivre nu massif Ø 0,8 mm.
- Isolation : PVC semi-rigide (versions PVC) ou mélange spécial sans halogène (versions LSZH).
- Assemblage : ruban synthétique hydrofuge + quarte étoile.
- Blindage : feuillard aluminium/polyester + fil Cu étamé Ø 0,5 mm.
- Gaine : verte (PVC ou LSZH selon version).
- Repérage paires : 1) rouge / noir • 2) blanc / jaune.
Exemple d’usage : éclairage, chauffage, climatisation, commandes décentralisées (systèmes KNX, Tebis® Hager, etc.).
| Version | Référence | Ø ext. (mm) | Cu (kg/km) | Masse (kg/km) |
|---|---|---|---|---|
| PVC | EIB 2×2×0,8 | 6,30 | 21 | 55 |
| LSZH | EIB-H 2×2×0,8 | 6,36 | 21 | 54 |
Valeurs nominales issues de la fiche — tolérances possibles selon fabricant.
