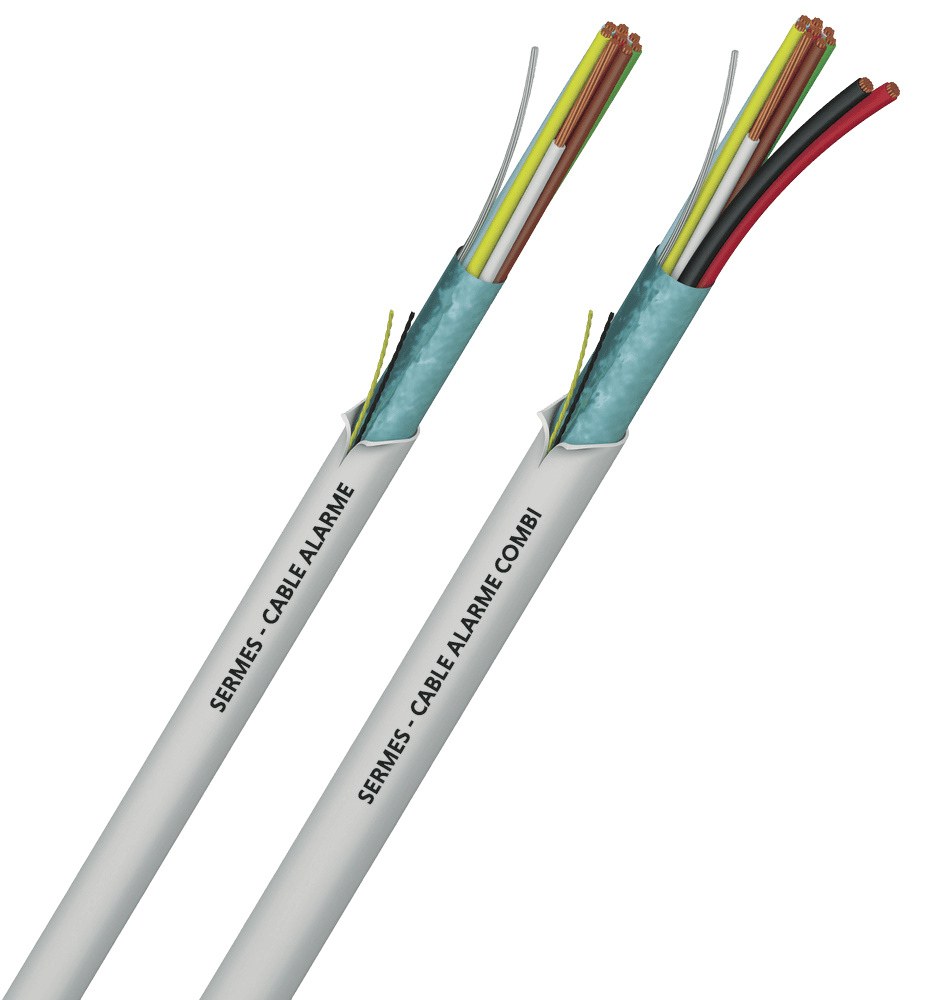

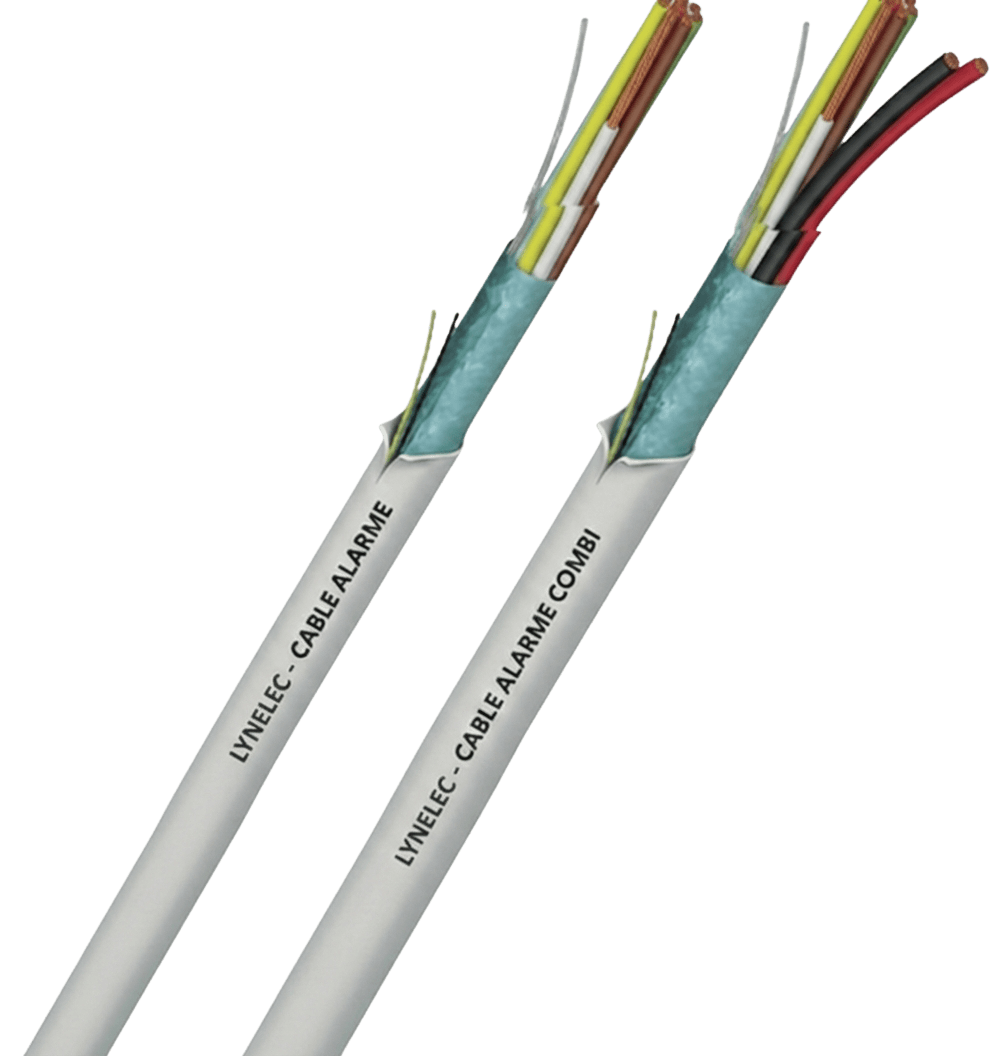

Câble Alarme

Câble Alarme

câbles souples écrantés à repérage
couleurs et gaine LSZH

CEI UNEL36762 / CEI 20-22 II / CEI 20-37 / CEI 47-5
Non propagation de la flamme : IEC 60332-1 / NF C 32-070 2.1 catégorie C2.
Sans halogène : IEC 60754-1 / EN 50267-2-1.
Corrosivité des gaz d’incendie : IEC 60754-2 / EN 50267-2-2.
Densité de fumée : IEC 61034 / EN 50268-2.
RoHS : directive européenne 2011/65/UE.
Euroclasse selon RPC : Eca.

Applications

Câbles pour systèmes d'alarme.
Système de détection intrusion en environnement intérieur avec une protection contre les interférences électrostatiques par feuillard polyester aluminium.
Raccordement de capteurs, lecteurs de badge et autres systèmes de contrôle d'accès.

Caractéristiques

  • Âme :
    cuivre nu souple, classe 2
  • Isolation :
    PE
  • Câblage des conducteurs :
    couches concentriques
  • Écran général :
    ruban aluminium/polyester avec fil de continuité multibrins (7 x 0,20 mm) en cuivre étamé
  • Gaine externe :
    PE LSZH, blanc RAL 9010
  • Tension de service :
    50 V AC
  • Résistance linéique à 20 °C :
    < 120 Ω/km (0,22 mm²), < 55 Ω/km (0,75 mm²)
  • Résistance d’isolement min. à +20 °C :
    > 150 MΩ.km
  • Capacité nominale entre conducteurs à 800 kHz :
    130 nF/km
  • Plage de température :
    fixe : de -10 °C à +80 °C
  • Rayon de courbure :
    12 x Ø
  • Traction statique :
    15 N/mm² de section cuivre
  • Traction dynamique :
    25 N/mm² de section cuivre

  • Repérage conducteurs

    0,22 mm² :

    1 - blanc
    2 - rouge
    3 - bleu
    4 - vert
    5 - gris
    6 - orange
    7 - bleu clair
    8 - brun
    9 - violet
    10 - noir
    11 - bleu foncé
    12 - rose
    13 - blanc violet
    14 - blanc vert
    15 - blanc blue foncé
    16 - blanc gris
    17 - blanc jaune
    18 - blanc noir
    19 - blanc rouge

    0,75 mm² :

    1 - rouge
    2 - noir

  • Marquage

    CABLE SPECIAL ALARME CE ROHS IEC 60332-3 LSZH

  • Installation

    Pour installation en locaux secs ou humides et à risque d’incendie. Pose intérieure et extérieure.

  • Lien vers DoP

    www.sermes.fr/dop/ + code article
⚠️ Diamètre extérieur : pour cette famille, le Ø gaine ext. n’est pas normalisé. Les valeurs ci-dessous sont indicatives et peuvent varier selon fabricant et tolérances. Pour tout dimensionnement (presse-étoupes, goulottes, chemins de câbles…), référez-vous à la fiche constructeur de la référence commandée.
section mm²Ø gaine ext. mmmasse kg/km
2 x 0,223,312
4 x 0,223,717
6 x 0,224,423
8 x 0,224,728
10 x 0,225,030
12 x 0,225,534
14 x 0,225,738
16 x 0,226,048
2 x 0,75 + 4 x 0,225,636
2 x 0,75 + 6 x 0,225,841
2 x 0,75 + 8 x 0,226,247
2 x 0,75 + 10 x 0,226,552
2 x 0,75 + 12 x 0,226,756
