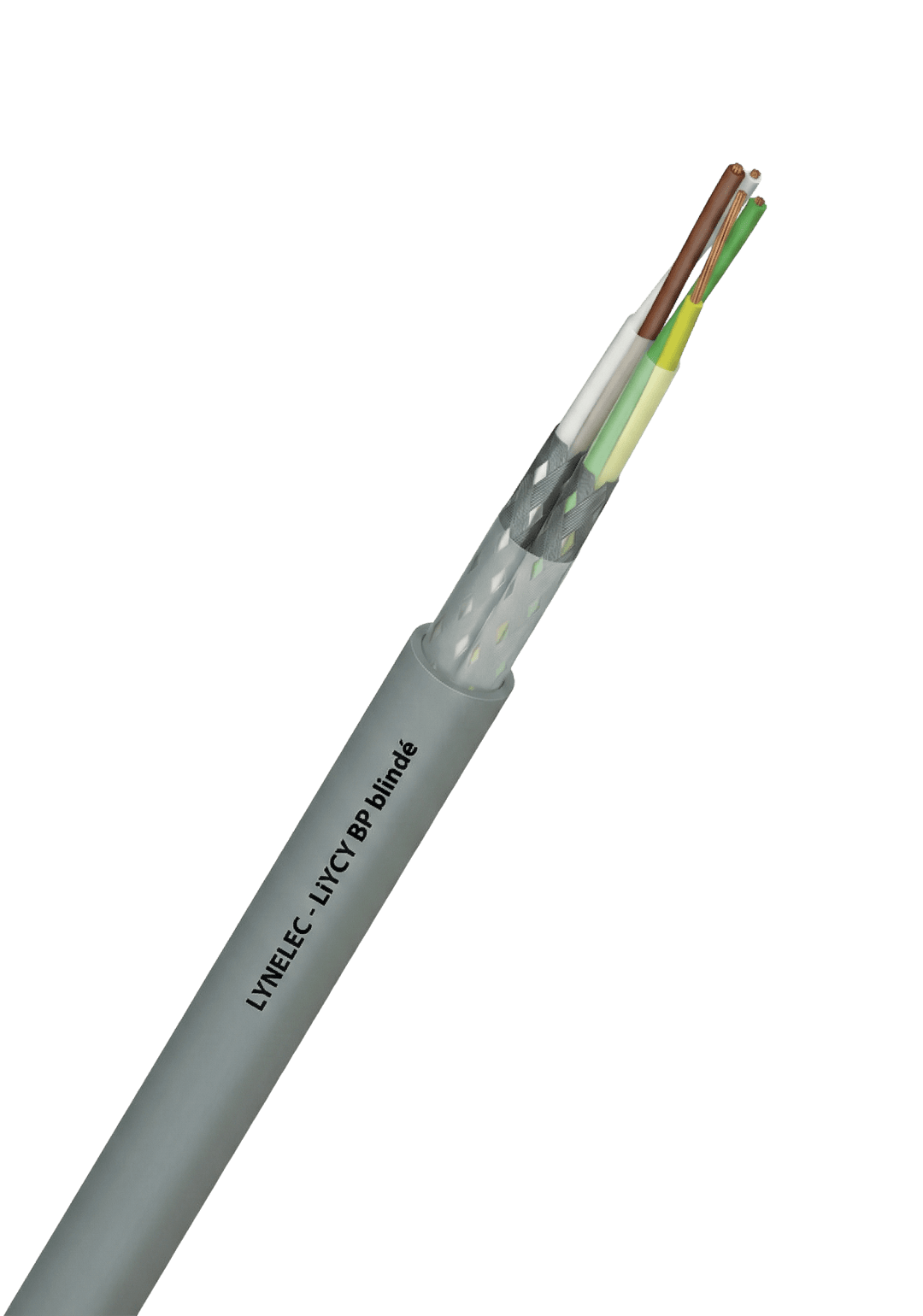

LiYCY blindé
câbles souples à repérage couleurs DIN 47100
VDE 0812 / CEI 20-22 II / VDE 0207 / IEC 60228 / VDE 0295 :
Non propagation de la flamme : IEC 60332-1 / VDE 0472-804 / NF C 32-070 2.1 catégorie C2.
RoHS : directive européenne 2011/65/UE.
Réglementation des Produits de Construction 305/2011.
Euroclasse selon RPC : Eca.
Applications
Liaisons blindées pour courant faible :
- contrôle et régulation électronique
- transmission de commandes et données
- communication vocale
- systèmes informatiques
- machines de bureau, signalisation, automatismes, balances
Caractéristiques
- Âme :
cuivre nu souple, classe 5 - Isolation :
PVC - Câblage des conducteurs :
couches concentriques - Assemblage :
ruban polyester - Blindage général :
tresse en cuivre étamé, taux de recouvrement ≥ 65% - Gaine externe :
PVC gris RAL 7001 - Tension de service Uo/U :
- 300 / 300 V AC pour 0,14 mm²
- 300 / 500 V AC pour 0,25 à 1,5 mm² - Tension d'essai :
- 1500 V AC pour 0,14 mm²
- 2000 V AC pour 0,25 à 1,5 mm² (5 min) - Résistance d'isolement min. à +20 °C :
200 MΩ.km - Plage de température :
mobile : -5 °C à +70 °C, fixe : -20 °C à +70 °C - Rayon de courbure :
mobile : 15 x Ø / fixe : 6 x Ø - Traction statique :
15 N/mm² de section cuivre - Traction dynamique :
25 N/mm² de section cuivre
Repérage conducteurs
Couleurs selon DIN 47100, sans vert/jaune (sans répétition après le 44ème conducteur)
Marquage
LIYCY IEC 332.3 ROHS
Installation
En locaux secs et humides pour pose fixe ou mobile. Ne convient pas en pose extérieure sans protection contre les UV.
Remarques
Petites dimensions et bonne souplesse idéales pour connecteurs et composants miniaturisés.
Le blindage par tresse offre une bonne protection contre les interférences électromagnétiques.
Recommandé pour les environnements perturbés.Lien vers DoP
www.sermes.fr/dop/ + code article
Pour tout dimensionnement (presse-étoupes, goulottes, chemins de câbles…), référez-vous à la fiche constructeur de la référence commandée.
| section mm² | Ø gaine ext. mm | masse kg/km |
|---|---|---|
| 12 x 0,5 | 9,6 | 177 |
| 19 x 0,5 | 11,8 | 208 |
| 27 x 0,5 | 13,7 | 275 |
| 37 x 0,5 | 16 | 350 |
| 2 x 0,75 | 6 | 72 |
| 3 x 0,75 | 6,3 | 76 |
| 4 x 0,75 | 7 | 92 |
| 5 x 0,75 | 7,6 | 109 |
| 7 x 0,75 | 8,2 | 156 |
| 8 x 0,75 | 8,9 | 132 |
| 12 x 0,75 | 10,8 | 218 |
| 19 x 0,75 | 12,8 | 288 |
| 27 x 0,75 | 15,4 | 390 |
| 37 x 0,75 | 17,8 | 507 |
| 2 x 1 | 6,3 | 80 |
| 3 x 1 | 6,8 | 90 |
| 4 x 1 | 7,3 | 109 |
| 5 x 1 | 8 | 126 |
| 7 x 1 | 8,6 | 171 |
| 12 x 1 | 11,4 | 259 |
| 19 x 1 | 13,8 | 347 |
| 27 x 1 | 16,8 | 475 |
| 37 x 1 | 19,6 | 617 |
| 42 x 1 | 20 | 620 |
| 2 x 1,5 | 7,5 | 90 |
| 3 x 1,5 | 7,9 | 115 |
| 4 x 1,5 | 8,5 | 153 |
| 5 x 1,5 | 9,3 | 176 |
| 7 x 1,5 | 10,5 | 220 |
| 12 x 1,5 | 13,7 | 376 |
| 19 x 1,5 | 16,8 | 491 |
