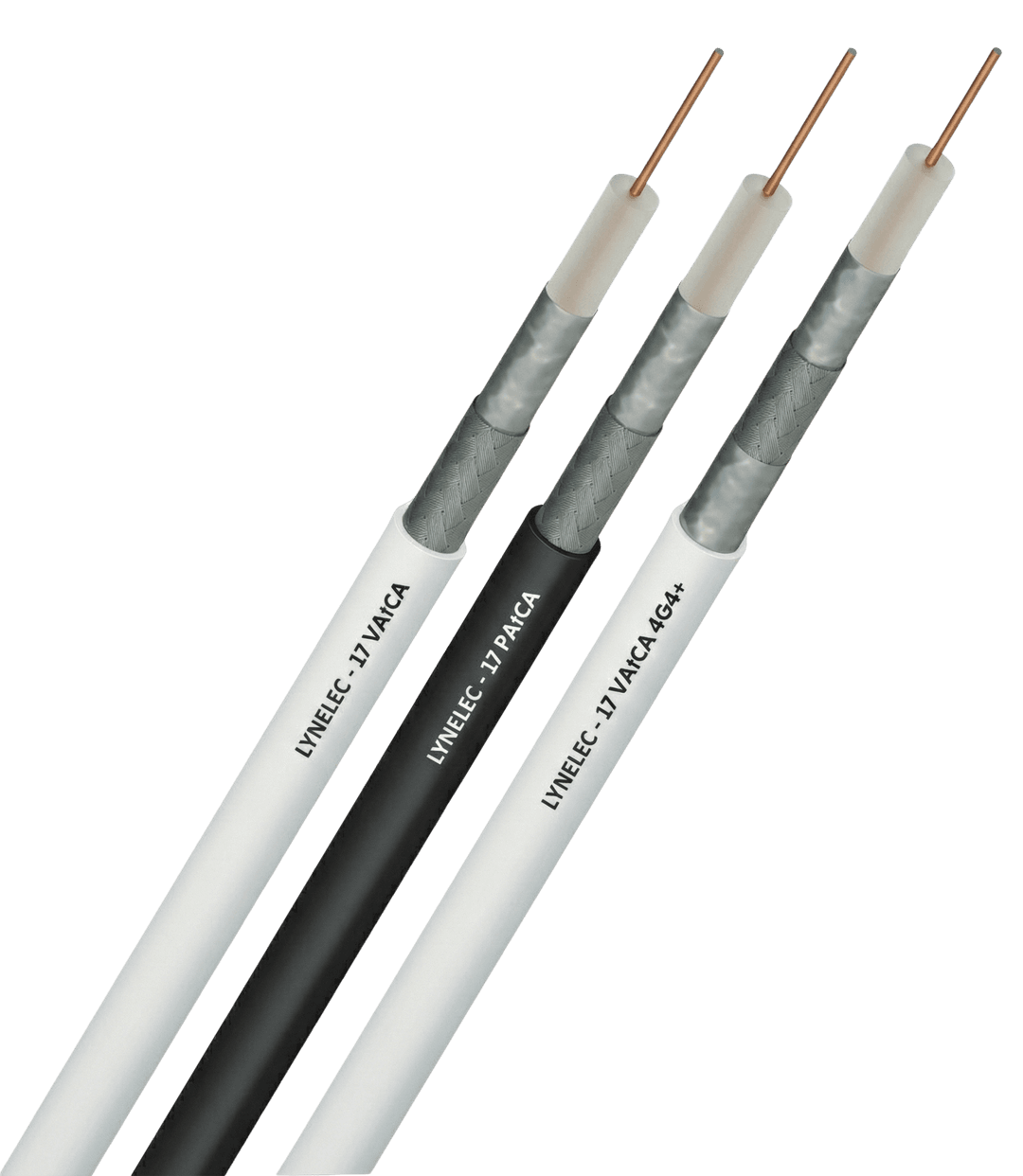

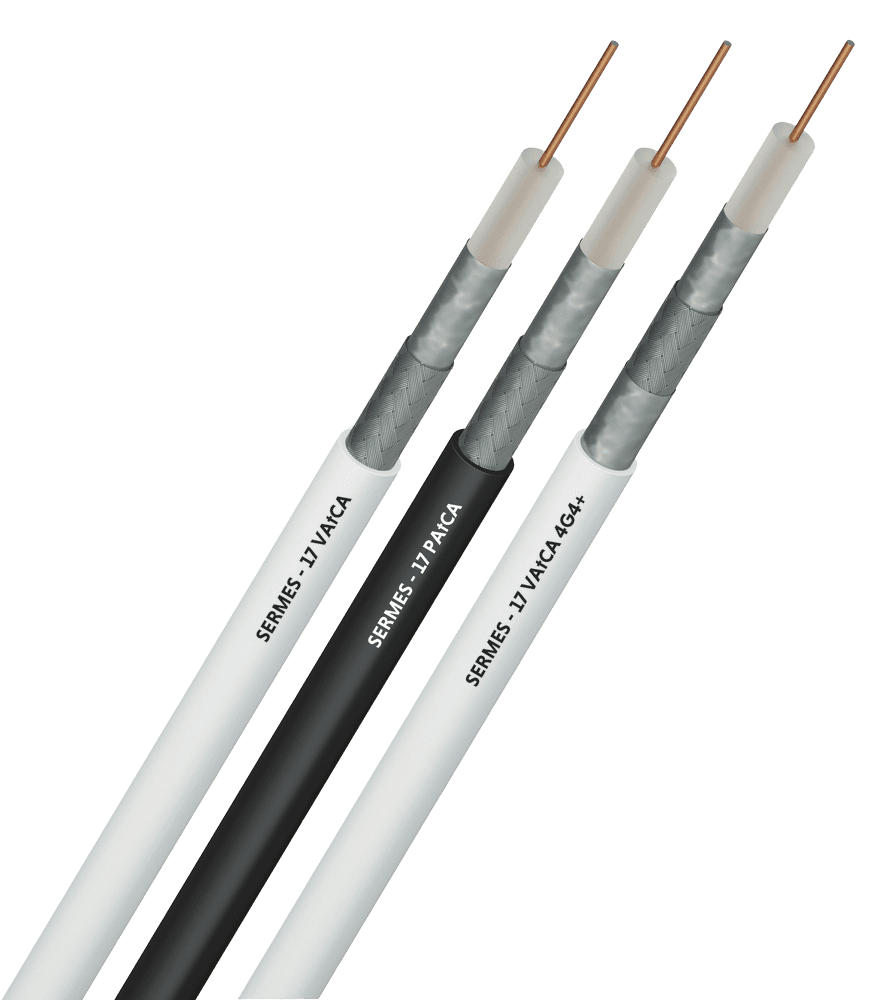

17 VATcA / 17 PATcA / 17 VATcA 4GA+
câbles coaxial 75 ohms pour réception TV terrestre et satellite
NF C 90-131 : Câble «Grade 1 et 2» selon guide UTE C 90-483.
RoHS : directive européenne 2011/65/UE.
Réglementation des Produits de Construction 305/2011.
Euroclasse selon RPC : Eca.
Applications
TV privé terrestre et satellite, performance améliorée.
Caractéristiques
- Âme :
acier cuivré massif Ø 1,10 mm – Ø 1,13 mm (4GA+) - Isolation :
polyéthylène cellulaire 4,7 mm – 4,9 mm (4GA+) - Écran général 1 :
ruban aluminium/polyester - Blindage général :
tresse en aluminium, taux de recouvrement 36 % – 72 % (4GA+) - Écran général 2 :
ruban aluminium/polyester (4GA+) - Gaine externe :
VATcA : PVC blanc / PATcA : polyéthylène noir - Résistance linéique à 20 °C :
≤ 85 Ω/km – ≤ 80 Ω/km (4GA+) - Capacité nominale à 800 Hz :
maximum 50 pF/m - Impédance nominale (Ω) :
75 +/- 3 - Vitesse nominale de propagation :
85 % - Plage de température :
VATcA blanc : de -20 °C à +70 °C / PATcA noir : de -40 °C à +70 °C - Rayon de courbure :
mobile : 10 x Ø / fixe : 5 x Ø
Marquage
17 VATcA EN 50117
17 PATcA EN 50117Installation
17 VATcA : pour utilisation intérieure.
17 PATcA : pour utilisation extérieure.Lien vers DoP
www.sermes.fr/dop/ + code article
⚠️ Diamètre extérieur : pour cette famille, le Ø gaine ext. n’est pas normalisé. Les valeurs ci-dessous sont indicatives et peuvent varier selon fabricant et tolérances. Pour tout dimensionnement (presse-étoupes, goulottes, chemins de câbles…), référez-vous à la fiche constructeur de la référence commandée.
| Type | Ø gaine mm | Masse kg/km |
|---|---|---|
| 17 VATcA | 6,7 | 60 |
| 17 PATcA | 6,7 | 60 |
| 17 VATcA 4GA+ | 7 | 62 |
| Fréquence MHz | Atténuation dB/100m 20°C | Atténuation 4GA+ dB/100m 20°C |
|---|---|---|
| 200 | 8 | 8 |
| 800 | 17,0 | 17,0 |
| 1 750 | 27 | 26 |
| 2 150 | 30,6 | 29,50 |
