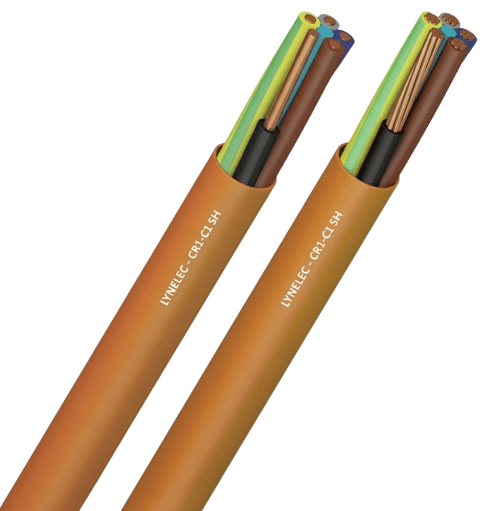

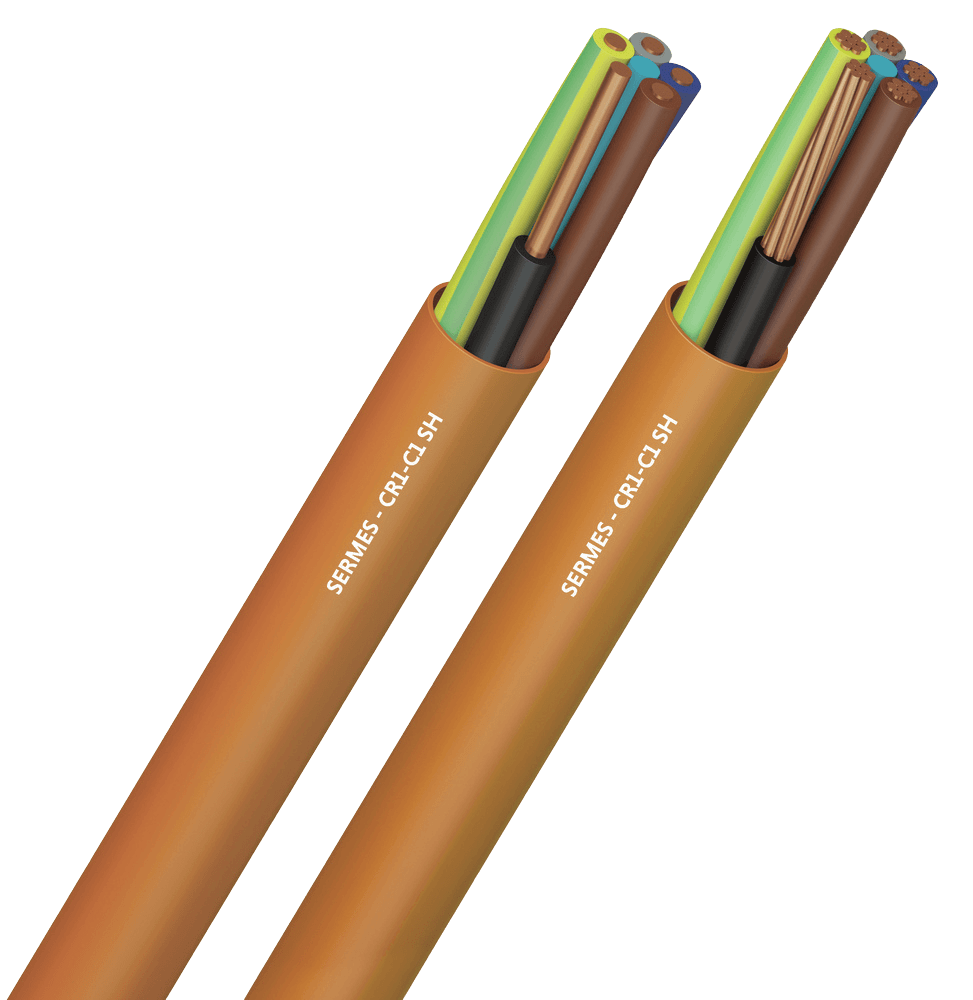

CR1-C1 SH
câbles rigides résistant au feu
gaine orange en polyoléfine sans halogène
NF C 32-310 : conducteurs et câbles résistants au feu (catégorie CR1) – tension assignée Uo/U 300/500 V.
Résistant au feu : NF C 32-070 CR1, EN 50200, IEC 60331-21.
Non propagation de l’incendie et de la flamme : NF C 32-070 C1 & C2, IEC 60332-1-2 / 60332-3-24C.
Sans halogène : IEC 60754-1 / EN 50267-2-1.
Gaz d’incendie : IEC 60754-2 / EN 50267-2-2.
Densité de fumée : IEC 61034 / EN 50268-2.
RoHS : directive 2011/65/UE.
Applications
Alimentation des systèmes de sécurité dans les établissements recevant du public (ERP), IGH, hôpitaux, écoles, tunnels, gares, etc.
Caractéristiques
- Âme :
cuivre nu massif classe 1 (≤ 6 mm²) ou câblé classe 2 (≥ 10 mm²) - Isolation :
élastomère silicone type EI2 selon EN 50363 - Gaine externe :
polyoléfine sans halogène, orange - Tension de service :
300 / 500 V AC - Tension d’essai :
2000 V AC pendant 5 min - Température admissible :
+90 °C en service / +250 °C en court-circuit - Plage de température :
-30 °C à +90 °C - Rayon de courbure :
6 x Ø - Traction statique :
15 N/mm² - Traction dynamique :
50 N/mm²
Repérage conducteurs
couleurs selon HD 308 S2 à partir de 7 conducteurs, noirs numérotés + 1 v/j
Marquage
NF USE CR1-C1 NF C 32-310
Installation
Pose obligatoire pour les installations de sécurité en ERP, IGH, etc. Recommandé pour limiter les fumées/gaz toxiques.
Lien vers DoP
www.sermes.fr/dop/ + code article
| section mm² | Ø gaine ext. mm | intensité 30 °C | chute tension V/A/km | masse kg/km |
|---|---|---|---|---|
| 1 x 25 | 10,2 | 138 | 1,40 | 295 |
| 2 x 25 | 19,2 | 149 | 1,60 | 630 |
| 3 G 25 | 20,7 | 127 | 1,60 | 905 |
| 4 G 25 | 23 | 127 | 1,30 | 1185 |
| 5 G 25 | 25,6 | 127 | 1,20 | 1475 |
| 1 x 35 | 11,5 | 169 | 1,00 | 400 |
| 3 G 35 | 23,4 | 158 | 1,00 | 1490 |
| 4 G 35 | 26,1 | 158 | 1,00 | 1920 |
| 5 G 35 | 29 | 158 | 1,00 | 2370 |
| 1 x 50 | 12,9 | 207 | 0,77 | 525 |
| 2 G 50 | 29,8 | 192 | 0,75 | 2560 |
| 3 G 50 | 29,8 | 192 | 0,75 | 2560 |
| 4 G 50 | 33,1 | 192 | 0,75 | 3150 |
| 1 x 70 | 15 | 268 | 0,56 | 745 |
| 3 G 70 | 34,6 | 246 | 0,60 | 3600 |
| 4 G 70 | 34,6 | 246 | 0,55 | 3600 |
| 1 x 95 | 16,9 | 328 | 0,42 | 970 |
| 3 G 95 | 38,9 | 298 | 0,42 | 4790 |
| 1 x 120 | 18,8 | 382 | 0,35 | 1260 |
| 1 x 150 | 20,7 | 441 | 0,30 | 1530 |
| 1 x 185 | 23,2 | 506 | 0,26 | 1930 |
| 1 x 240 | 26,1 | 599 | 0,19 | 2450 |
| 1 x 300 | 29 | 693 | 0,19 | 3155 |
