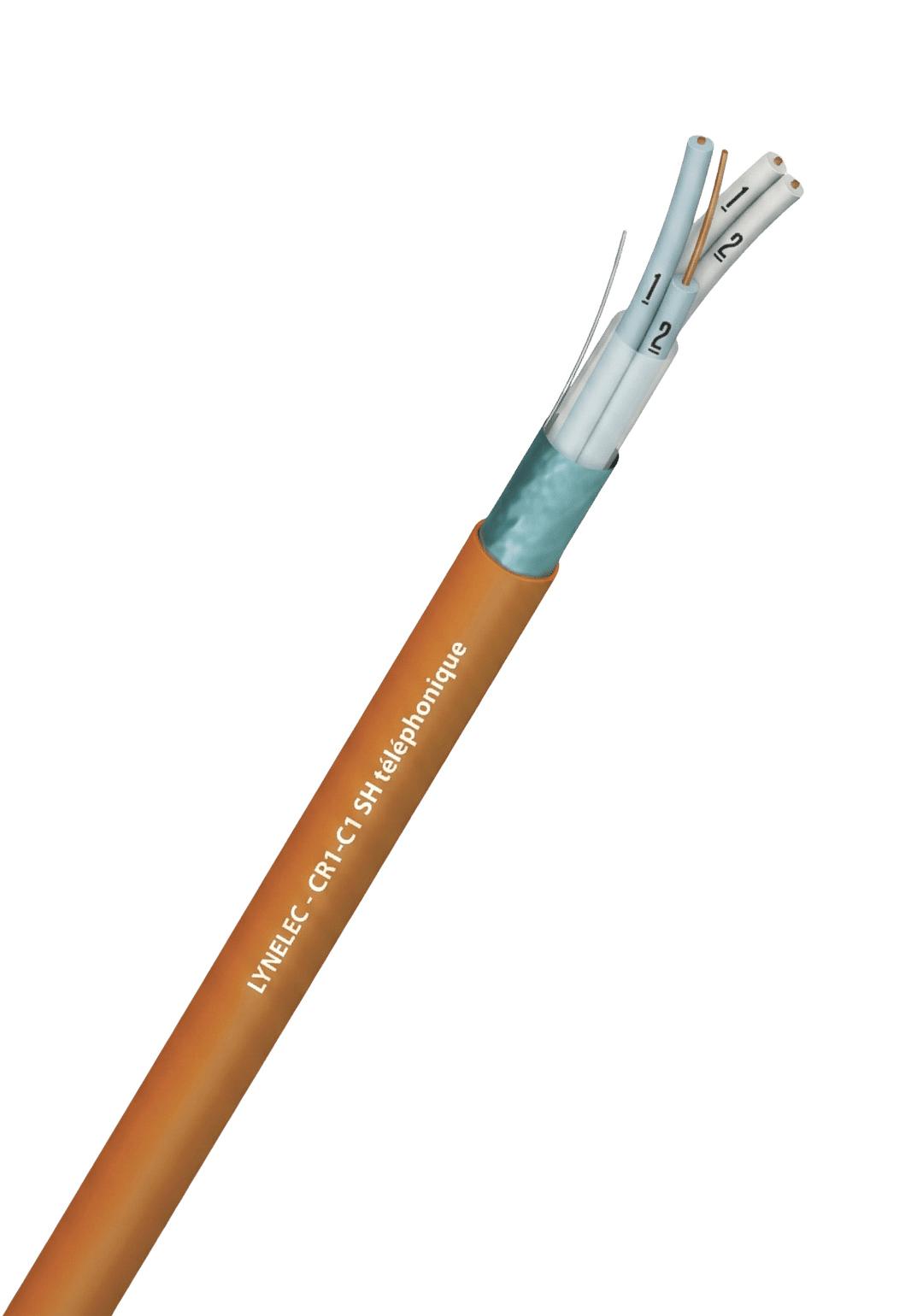

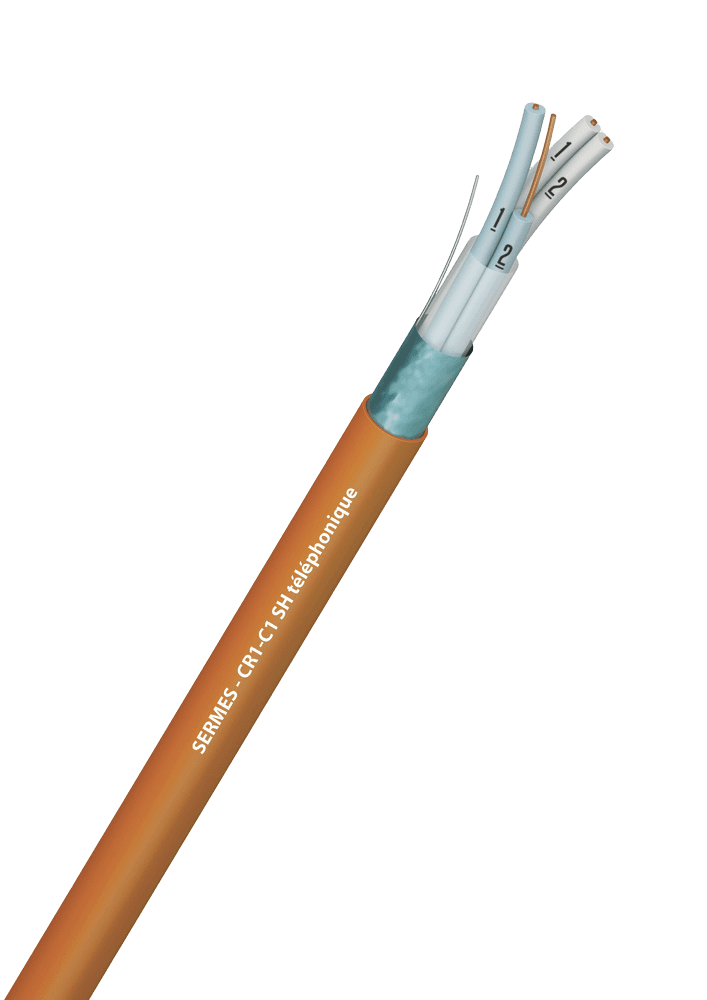

CR1-C1 SH téléphonique
câbles rigides résistant au feu
gaine orange en polyoléfine sans halogène
NF C 32-310 : conducteurs et câbles dits résistants au feu (catégorie CR1), de tension assignée Uo/U 100 / 170 V.
Résistant au feu : NF C 32-070 CR1, EN 50200, IEC 60331-21.
Non propagation de l’incendie : NF C 32-070 C1/C2, IEC 60332-1-1 et 2, IEC 60332-3-24C.
Sans halogène : IEC 60754-1 / EN 50267-2-1.
Corrosivité : IEC 60754-2 / EN 50267-2-2.
Densité de fumée : IEC 61034 / EN 50268-2.
RoHS : directive 2011/65/UE.
Applications / Installation / Utilisation
Pour câblage des systèmes de sécurité incendie (SSI), des ERP et IGH.
Installation en sécurité avec faible émission de fumée et de gaz toxiques pour évacuation et secours.
Adapté aux liaisons téléphoniques, détection incendie, alarme sonore et environnements à forte température.
Caractéristiques
- Âme :
cuivre nu massif Ø 0,9 mm - Isolation :
élastomère silicone - Câblage :
par paires ou quartes - Assemblage :
ruban polyester - Écran général :
ruban aluminium/polyester avec fil de continuité en cuivre étamé Ø 0,5 mm - Gaine externe :
polyoléfine sans halogène, orange - Tension de service :
100 / 170 V AC - Tension d’essai :
1500 V AC pendant 5 mn - Plage de température :
-30 °C à +90 °C - Température admissible :
+90 °C en régime permanent, +250 °C en court-circuit - Rayon de courbure :
10 x Ø - Traction statique :
15 N/mm² - Traction dynamique :
50 N/mm²
Repérage conducteurs
blanc 1 + bleu 1
blanc 2 + bleu 2
(même principe pour les suivantes)Marquage
NF USE CR1-C1 NF C 32-310
Applications
Câblage des Systèmes de Sécurité Incendie (SSI), des ERP et IGH.
Installations
Les câbles résistant au feu CR1-C1-SH sont obligatoires pour l’alimentation des installations de sécurité.
L’utilisation de câbles sans halogène à faible dégagement de fumées et de gaz toxiques en cas d’incendie est conseillée pour faciliter l’évacuation des personnes et l’intervention des secours.Utilisation
Liaisons de téléphonie, de télémesure et de télécommande. Détection incendie et alarme sonore.
Atmosphères chaudes.
Pour tout dimensionnement (presse-étoupes, goulottes, chemins de câbles…), référez-vous à la fiche constructeur de la référence commandée.
| section | Ø gaine ext. mm | masse kg/km |
|---|---|---|
| 1 paire 0,9 mm | 7,2 | 70 |
| 2 paires 0,9 (1 quarte) | 10,2 | 100 |
| 3 paires 0,9 mm | 12,6 | 160 |
| 5 paires 0,9 mm | 14,5 | 220 |
| 7 paires 0,9 mm | 16 | 300 |
| 10 paires 0,9 mm | 19 | 450 |
| 15 paires 0,9 mm (7 quartes + 1 paire) | 22 | 550 |
| 21 paires (10 quartes + 1 paire) | 25,5 | 800 |
| 30 paires 0,9 mm (4 quartes + 11 quartes + 1 paire de réserve) | 31,1 | 950 |
