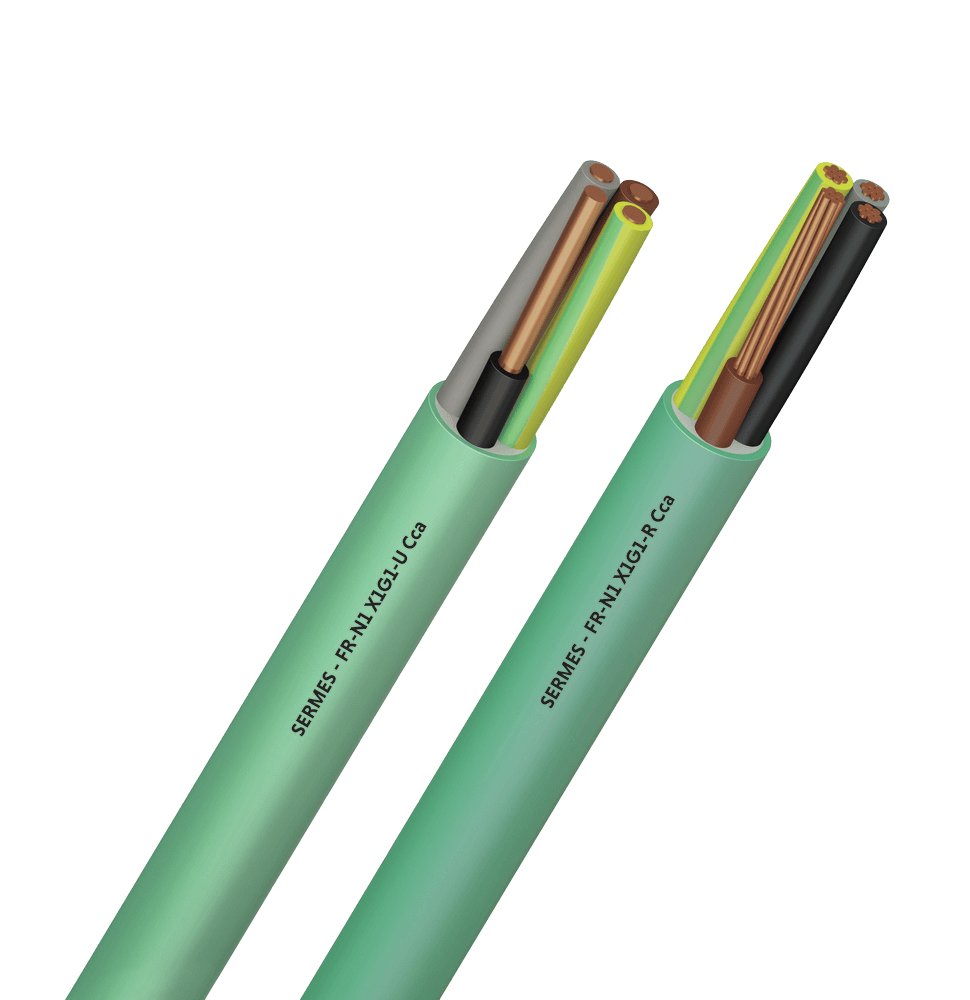

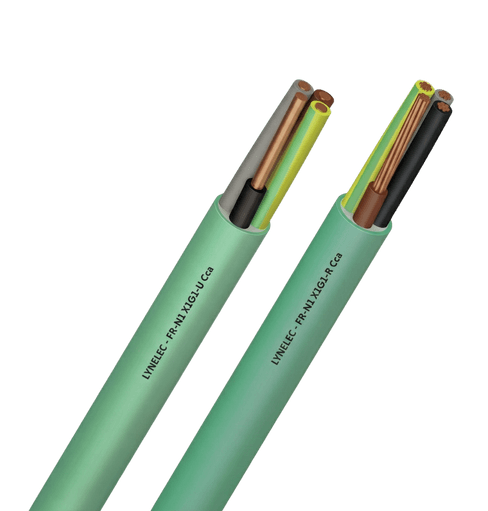

FR-N1 X1G1
câbles rigides à comportement au feu amélioré (C1)
conducteurs cuivre, gaine verte sans halogène, pour ERP/IGH/systèmes sensibles
NF C 32-323 : câbles rigides de tension assignée Uo/U au plus égale à 0,6/1 kV sans halogène à comportement au feu amélioré C1, à isolation synthétique réticulée et gaine de protection synthétique extrudée.
CENELEC HD 620 partie 5-6 / IEC 60502-1.
Non propagation de l’incendie : NF C 32-070 2.1 et 2.2 catégorie C2 et C1 / IEC 60332-1 / IEC 60332-3-24C.
Sans halogène : IEC 60754-1 / EN 50267-2-1.
Corrosivité des gaz d’incendie : IEC 60754-2 / EN 50267-2-2.
Densité de fumée : IEC 61034 / EN 50268-2.
RoHS : directive européenne 2011/65/UE.
Réglementation des Produits de Construction 305/2011.
Euroclasse selon RPC : Cca - s1, d1, a1.
Applications
Alimentation et distribution d’installations électriques BT (hors circuits de sécurité)
Caractéristiques
- Âme :
cuivre nu, massif ou câblé - Isolation :
polyoléfine réticulée - Gaine externe :
polyoléfine sans halogène, verte - Tension de service :
600/1000 V AC, 900/1500 V DC - Tension d'essai :
3500 V AC / 8400 V DC pendant 5 min - Plage de température :
-25 °C à +65 °C - Température max. à l'âme :
+90 °C (permanent), +250 °C (court-circuit) - Rayon de courbure :
10 x Ø - Traction statique :
15 N/mm² - Traction dynamique :
50 N/mm²
Applications
Alimentation d’installations électriques BT dans ERP, IGH, Data Centers et sites sensibles.
Installation
Recommandé dans les zones à risques : évacuation d’urgence, incendie, structures combustibles, etc.
Variante
Existe aussi en gaine noire ou bleue pour les applications de centrales thermiques et nucléaires. Livrable sur demande avec quantité minimum, nous consulter.
Lien vers DoP
www.sermes.fr/dop/ + code article
Pour tout dimensionnement (presse-étoupes, goulottes, chemins de câbles…), référez-vous à la fiche constructeur de la référence commandée.
| section mm² | Ø gaine mm | intensité air | intensité sol | masse kg/km |
|---|---|---|---|---|
| 2 x 1,5 | 9,5 | 26 | 37 | 125 |
| 3 G 1,5 | 11 | 26 | 37 | 135 |
| 4 G 1,5 | 12 | 23 | 31 | 160 |
| 5 G 1,5 | 13 | 19 | 26 | 190 |
| 2 x 2,5 | 10,2 | 36 | 48 | 155 |
| 3 G 2,5 | 12,5 | 36 | 48 | 180 |
| 4 G 2,5 | 13 | 31 | 41 | 215 |
| 5 G 2,5 | 14,5 | 26 | 34 | 255 |
| 3 G 4 | 13,5 | 49 | 63 | 240 |
| 4 G 4 | 14,5 | 42 | 53 | 290 |
| 5 G 4 | 16 | 35 | 44 | 350 |
| 3 G 6 | 13,7 | 54 | 66 | 335 |
| 4 G 6 | 16 | 54 | 66 | 400 |
| 5 G 6 | 17,5 | 45 | 55 | 500 |
| 3 G 10 | 17 | 86 | 104 | 495 |
| 4 G 10 | 18,5 | 75 | 87 | 605 |
| 5 G 10 | 20 | 63 | 73 | 755 |
| 3 G 16 | 19,5 | 115 | 136 | 695 |
| 4 G 16 | 21 | 100 | 113 | 855 |
| 5 G 16 | 23 | 84 | 95 | 1180 |
