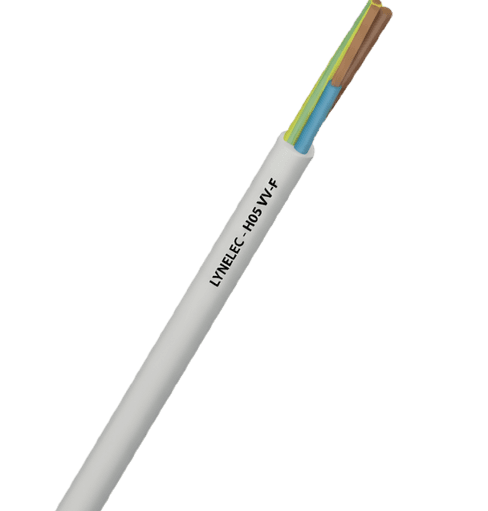

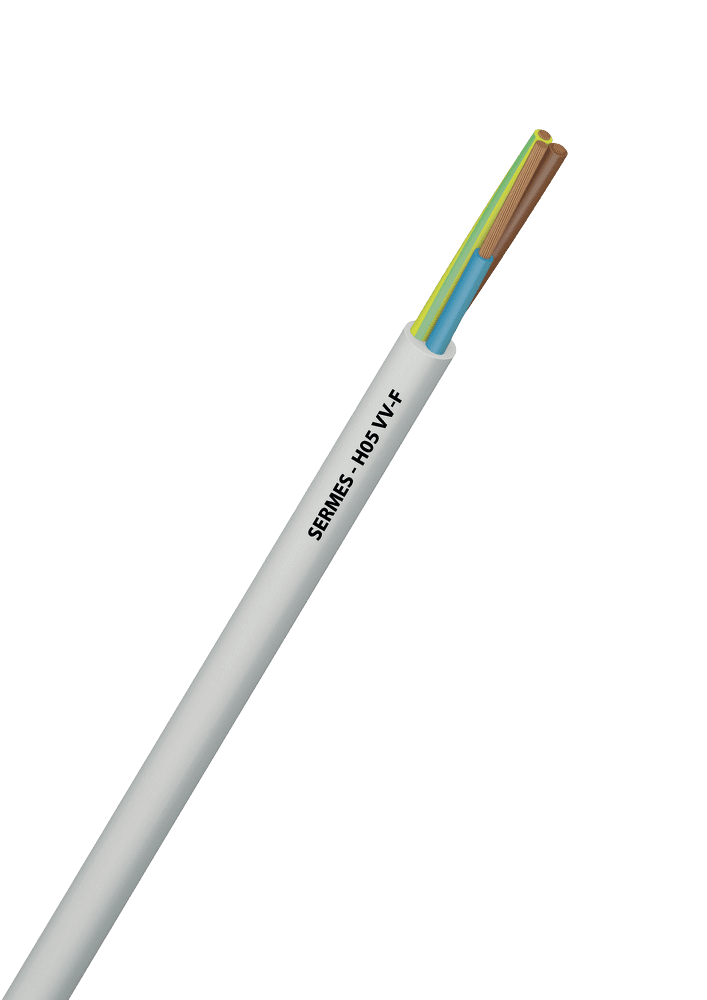

H05 VV-F
câbles souples
gaine PVC
NF C 32-201 : conducteurs et câbles isolés au polychlorure de vinyle, de tension assignée au plus égale à 450 / 750 V.
CENELEC HD 21.5 et IEC 60228.
Non propagation de la flamme : IEC 60332-1 / VDE 0472-804 / NF C 32-070 2.1 catégorie C2.
RoHS : directive européenne 2011/65/UE.
Réglementation des Produits de Construction 305/2011.
Euroclasse selon RPC : Eca.
Applications
Alimentation d’appareils domestiques, machines de bureau, etc.
Caractéristiques
- Âme :
cuivre nu souple, classe 5 - Isolation :
PVC - Gaine externe :
PVC blanc, noir ou gris - Tension de service Uo/U :
300 / 500 V AC - Tension d’essai :
2000 V AC pendant 5 mn - Plage de température :
de -5 °C à +60 °C - Température max. admissible à l’âme :
en régime permanent : +60 °C
en régime de court-circuit : +150 °C - Rayon de courbure :
fixe : 6 x Ø - Traction statique :
15 N/mm² de section cuivre
Repérage conducteurs
couleurs selon HD 308 S2
Marquage
USE HAR H05 VV-F
INSTALLATION
Conditions d’installations fixes ou semi-mobiles en locaux selon NF C 15-100. Pour effort mécanique moyen.
Lien vers DoP
www.sermes.fr/dop/ + code article
Pour tout dimensionnement (presse-étoupes, goulottes, chemins de câbles…), référez-vous à la fiche constructeur de la référence commandée.
| section mm² | Ø gaine ext. mm | intensité air libre 30°C | chute tension V/A/km | masse kg/km |
|---|---|---|---|---|
| 2 x 0,75 | 6,2 | 14 | 49,9 | 55 |
| 3 G 0,75 | 6,6 | 14 | 49,9 | 65 |
| 4 G 0,75 | 7,2 | 12 | 43,2 | 78 |
| 5 G 0,75 | 8 | 12 | 43,2 | 97 |
| 2 x 1 | 6,6 | 17 | 37,4 | 66 |
| 3 G 1 | 7 | 17 | 37,4 | 77 |
| 4 G 1 | 7,8 | 14 | 32,4 | 96 |
| 5 G 1 | 8,6 | 14 | 32,4 | 114 |
| 2 x 1,5 | 7,6 | 22 | 25,5 | 87 |
| 3 G 1,5 | 8,2 | 22 | 25,5 | 110 |
| 4 G 1,5 | 9,2 | 18 | 22,1 | 137 |
| 5 G 1,5 | 10,3 | 18 | 22,1 | 168 |
| 2 x 2,5 | 9,2 | 30 | 15,4 | 125 |
| 3 G 2,5 | 10 | 30 | 15,4 | 167 |
| 4 G 2,5 | 10,9 | 25 | 13,3 | 205 |
| 5 G 2,5 | 12,1 | 25 | 13,3 | 248 |
| 2 x 4 | 10,6 | 40 | 9,5 | 173 |
| 3 G 4 | 11,4 | 40 | 9,5 | 220 |
| 4 G 4 | 12,5 | 34 | 8,3 | 270 |
| 5 G 4 | 14,1 | 34 | 8,3 | 350 |
(1) Intensités maximales (Iz) valables pour : câble posé seul sur tablettes perforées, corbeaux, échelles à câbles, fixés par des colliers et espacés de la paroi, à l’abri du soleil, à température ambiante de 30 °C. Si les conditions sont différentes, il conviendra d’appliquer des facteurs de correction selon NF C 15-100.
