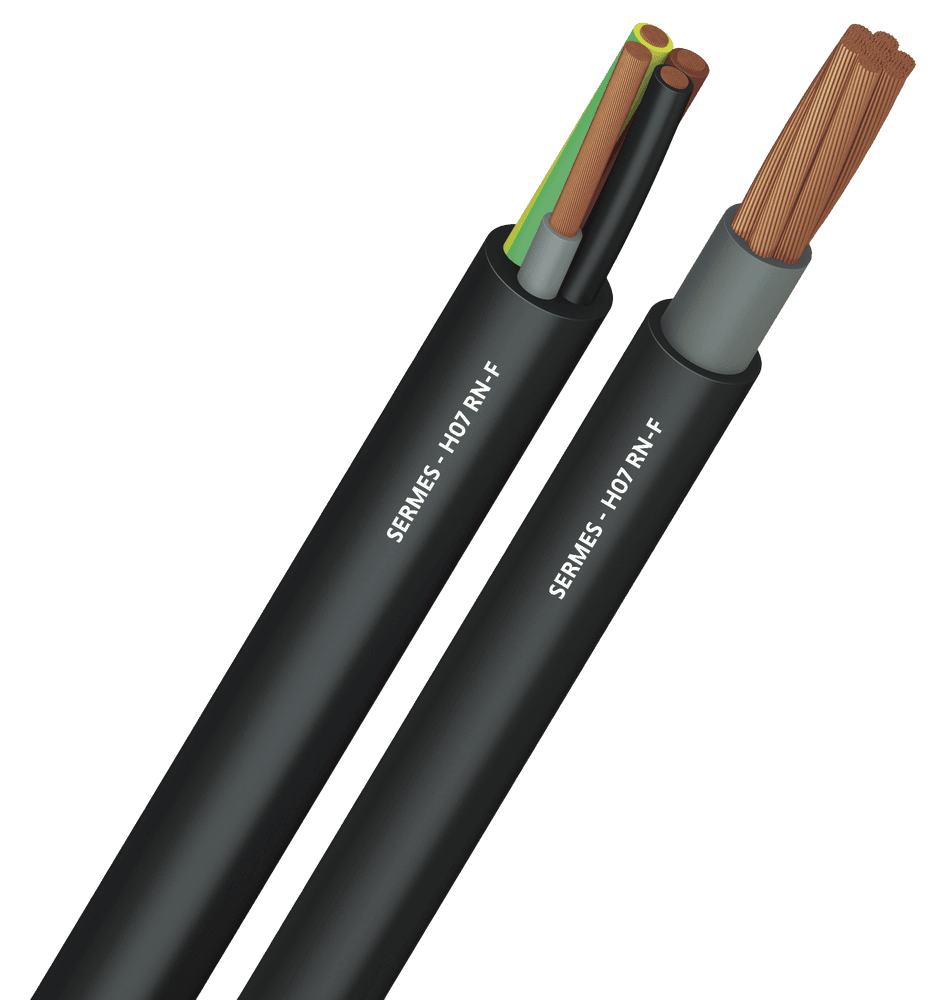

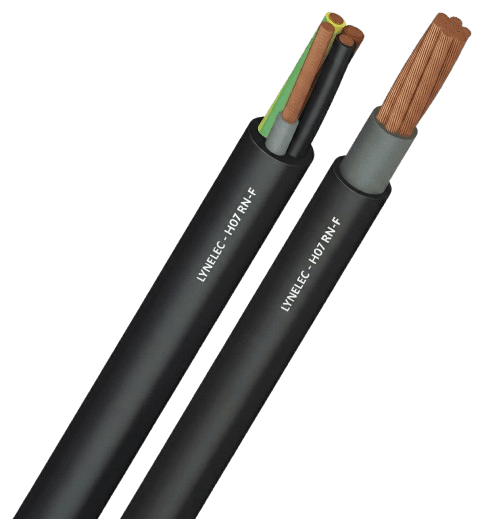

H07 RN-F
câbles souples
gaine caoutchouc néoprène
NF C 32-102-4 et NF C 32-104 : câbles souples isolés au caoutchouc sous gaine épaisse en polychloroprène ou élastomère synthétique équivalent, de tension assignée au plus égale à 450 / 750V - partie 4. CENELEC HD 22.4 - IEC 60245.
Non propagation de la flamme : IEC 60332-1 / VDE 0472-804 / NF C 32-070 2.1 catégorie C2.
RoHS : directive européenne 2011/65/UE.
Réglementation des Produits de Construction 305/2011.
Euroclasse selon RPC : Eca.
Applications
Alimentation de puissance ou de commande pour armoires et tableaux électriques d'engins mobiles ou de manutention avec fortes contraintes mécaniques.
Branchement de moteurs, de machines de chantiers ou agricoles, dans les ateliers industriels et les équipements scéniques.
Liaisons fixes ou mobiles en zones humides et portuaires, garages, dans des ambiances froides et industrielles sévères.
Caractéristiques
- Âme :
cuivre nu souple, classe 5 - Isolation :
élastomère spécial réticulé (EI4) - Câblage des conducteurs :
couches concentriques - Gaine externe :
polychloroprène ou autre élastomère réticulé synthétique similaire - Tension de service Uo/U :
450 / 750 V AC - Tension d’essai :
3000 V AC pendant 5 mn - Plage de température :
mobile : de -25 °C à +60 °C
fixe : de -40 °C à +60 °C - Température max. admissible à l’âme :
+90 °C - Température en régime de court-circuit :
+200 °C - Rayon de courbure :
mobile : 6 x Ø
fixe : 4 x Ø - Traction statique :
115 N/mm² de section cuivre - Traction dynamique :
50 N/mm² de section cuivre
Repérage conducteurs
couleurs selon HD 308 S2
Marquage
USE HAR H07 RN-F
INSTALLATION
Sans protection mécanique complémentaire, en plein air, ces câbles peuvent être installés fixés aux parois ou sur chemins de câbles, tablettes, conduits et fourreaux.
- - dalles, tuiles, briques
- - gaines, caniveaux, goulottes
Dans les locaux à risque d’explosion BE3, une protection adaptée est requise. Intensités réduites de 15 % selon NF C 15-100 article 424-8-BE3.
REMARQUES
Lorsque la température de la gaine dépasse 50 °C, les câbles doivent être inaccessibles aux personnes et aux animaux.
Si la température de l’âme dépasse 60 °C, appliquer le coefficient de réduction de 0,74.
Lien vers DoP
www.sermes.fr/dop/ + code article
Pour tout dimensionnement (presse-étoupes, goulottes, chemins de câbles…), référez-vous à la fiche constructeur de la référence commandée.
| section mm² | Ø gaine ext. mm | intensité air libre 30°C | masse kg/km |
|---|---|---|---|
| 2 x 1 | 10 | 18 | 93 |
| 3 G 1 | 10,7 | 18 | 120 |
| 4 G 1 | 11,9 | 18 | 145 |
| 5 G 1 | 13,1 | 16 | 180 |
| 1 x 1,5 | 7,1 | 23 | 51 |
| 2 x 1,5 | 9 | 23 | 115 |
| 3 G 1,5 | 11,9 | 23 | 150 |
| 4 G 1,5 | 13,1 | 21 | 175 |
| 5 G 1,5 | 14,4 | 20 | 220 |
| 1 x 2,5 | 7,9 | 32 | 67 |
| 2 x 2,5 | 11 | 32 | 160 |
| 3 G 2,5 | 14,1 | 30 | 210 |
| 4 G 2,5 | 15,4 | 27 | 260 |
| 5 G 2,5 | 17,2 | 25 | 310 |
| 3 G 4 | 15,2 | 38 | 295 |
| 4 G 4 | 17 | 33 | 365 |
| 5 G 4 | 19 | 30 | 445 |
| 3 G 6 | 17,9 | 50 | 380 |
| 4 G 6 | 20,2 | 43 | 485 |
| 5 G 6 | 22,2 | 40 | 585 |
| 3 G 10 | 22,5 | 67 | 685 |
| 4 G 10 | 24,7 | 58 | 845 |
| 5 G 10 | 27,3 | 52 | 1 035 |
(1) Intensités maximales valables pour câbles posés seuls sur tablettes perforées, à 30 °C. Adapter selon NF C 15-100.
