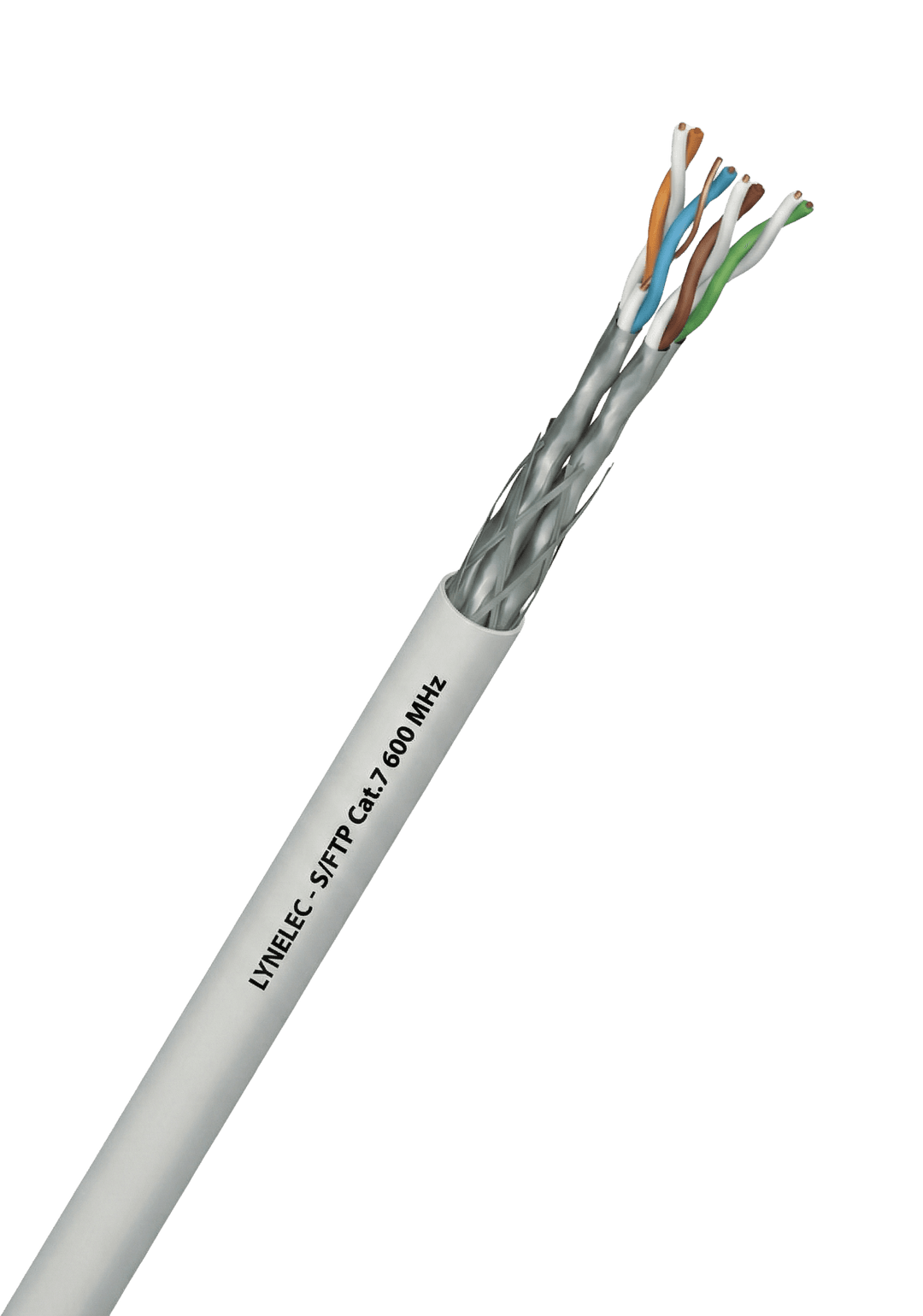

S/FTP Cat. 7 600 MHz
IEC 802.3, IEEE 802.5, FDDI, ATM, RNIS
Câbles : IEC 61156-5, EN 50288-1 à 6.
Câble «Grade 2» selon guide UTE C 90-483.
Systèmes de câblage : ISO 11801 ed.2, EN 50173, EIA/TIA 568.
Installation et système de câblage : NF C 15-100 / EN 50174.
Non propagation de la flamme : IEC 60332-1 et NF C 32-070 2.1 catégorie C2.
Sans halogène : IEC 60754-1 / EN 50267-2-1.
Corrosivité des gaz d'incendie : IEC 60754-2 / EN 50267-2-2.
Densité de fumée : IEC 61034 / EN 50268-2.
RoHS : directive européenne 2011/65/UE.
Applications
Câblages informatiques Cat.7.
Câblage capillaire d'étage en très haut débit jusqu'à 10 Gbit/s.
Bande passante jusqu'à 600 MHz.
Liaisons de classe F, respectant les normes existantes de câblage et conservant le connecteur RJ45 comme interface physique.
Caractéristiques
- Âme : cuivre nu massif AWG 23/1
- Isolation : polyéthylène
- Câblage : torsadé par paires
- Assemblage : ruban synthétique hydrofuge
- Écran individuel par paire : ruban aluminium/polyester
- Blindage général : tresse en cuivre étamé
- Gaine externe : thermoplastique sans halogène LSZH, blanc
- Tension d'essai : 1000 V DC pendant 5 mn
- Résistance linéique à 20 °C : 89 Ω/km
- Résistance linéique à 20 °C (en boucle) : ≤ 146,4 Ω/km
- Résistance d'isolement : ≥ 5000 MΩ.km
- Capacité nominale à 800 Hz : maximum 50 nF/km
- Déséquilibre de capacité : réel-terre : ≤ 1600 pF/km
- Impédance nominale : (Zc) de 1 à 100 MHz : 100 +/- 15 Ω
(Zc) de 100 à 500 MHz : 100 +/- 22 Ω - Impédance de transfert : < 10 mΩ/m à 10 MHz, < 30 mΩ/m à 100 MHz
- Vitesse nominale de propagation : 78 %
- Plage de température :
en service : de -20 °C à +60 °C
stockage/transport/installation : de 0 °C à +50 °C - Rayon de courbure :
lors de la pose : ≥ 60 mm
fixe : ≥ 30 mm
Repérage conducteurs
- 1. bleu - blanc
- 2. orange - blanc
- 3. vert - blanc
- 4. marron - blanc
Marquage
S/FTP CAT.7 600 MHz
4x2xAWG23 TIA/EIA 568-B-2-1 ISO/IEC 11801 IEC 60332-1 ss/aa LSZH marquage métriqueInstallation
S/FTP CAT.7 600 MHz
Câblage en pose fixe dans les environnements tertiaires, industriels et résidentiels.Lien vers DoP
www.sermes.fr/dop/ + code article
Pour tout dimensionnement (presse-étoupes, goulottes, chemins de câbles…), référez-vous à la fiche constructeur de la référence commandée.
| composition | Ø gaine mm | pouvoir calorifique MJ/km | kWh/m | masse kg/km |
|---|---|---|---|
| 4 P AWG23/1 | 7,7 | 626 / 0,174 | 57 |
| 2x4 P AWG23/1 | 7,9 x 16 | 1316 / 0,366 | 116 |
