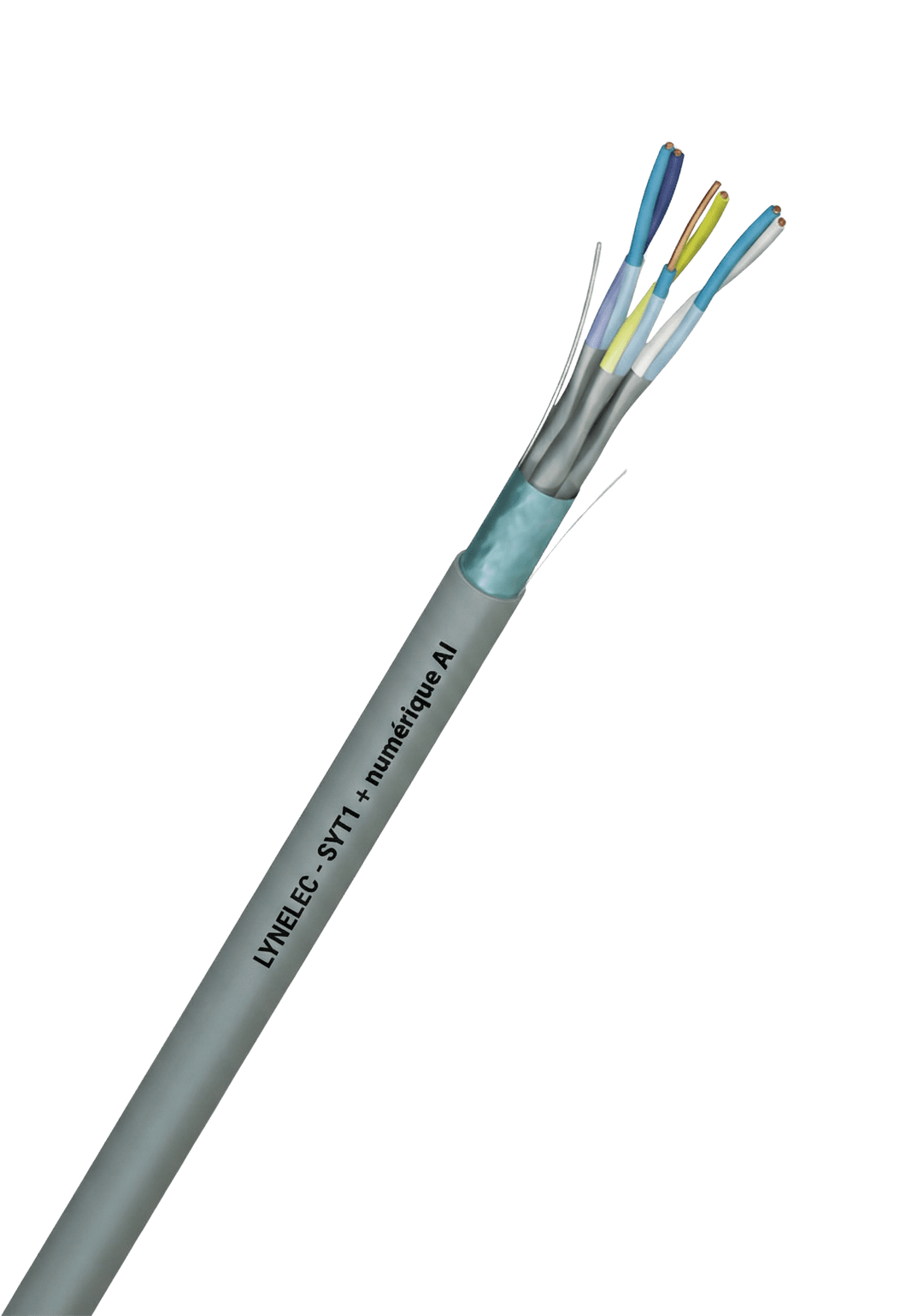

SYT1+ numérique
câbles téléphoniques avec écran
NF C 93-529
Câbles téléphoniques avec isolant PE et gaine PVC.
Non propagation de la flamme : NF C 32-070 2.1 catégorie C2/ EN 50265-2-1 / IEC 60332-1.
RoHS : directive européenne 2011/65/UE.
Réglementation des Produits de Construction 305/2011.
Euroclasse selon RPC : Eca.
Applications
Distribution téléphonique sur répartiteurs d’étages ou de rocade et raccordement capillaire jusqu’à la prise terminale.
Téléphonie privée, données analogiques/numériques jusqu’à 2 Mbit/s (vidéo, alarme, domotique, ADSL2, RNIS, etc.). Protection contre interférences électromagnétiques.
Caractéristiques
- Âme : cuivre nu massif Ø 0,5 mm ou Ø 0,8 mm
- Isolation : polyéthylène
- Câblage : torsadé en couches concentriques jusqu’à 14 paires
- Assemblage : ruban synthétique hydrophuge
- Écran général : ruban aluminium/polyester + fil de continuité Ø 0,45 mm
- Gaine externe : PVC gris
- Tension max : 80 V AC / 110 V DC
- Tension d’essai : 1500 V AC (5 min)
- Résistance linéique : AWG24 ≤ 188 Ω/km, AWG20 ≤ 74 Ω/km
- Résistance d’isolement : > 1500 MΩ.km
- Capacité : max 80 nF/km
- Impédance nominale : 100 +/- 20 à 1 MHz
- Température : -10 °C à +70 °C
- Rayon de courbure : fixe : 6 x Ø
- Traction statique : 15 N/mm²
Repérage conducteurs
voir tableau technique
Marquage
SYT1+ NUM
Installation
en conduits ou caniveaux, intérieur
Lien vers DoP
www.sermes.fr/dop/ + code article
⚠️ Diamètre extérieur : pour cette famille, les Ø mini/maxi ne sont pas normalisés. Les valeurs ci-dessous sont indicatives et peuvent varier selon le fabricant et les tolérances.
Pour tout dimensionnement (presse-étoupes, goulottes, chemins de câbles…), référez-vous à la fiche constructeur de la référence commandée.
Pour tout dimensionnement (presse-étoupes, goulottes, chemins de câbles…), référez-vous à la fiche constructeur de la référence commandée.
| composition | Ø gaine extérieure mm | masse approx. kg/km |
|---|---|---|
| 1P 0,5 (AWG24) | 3,6 | 19 |
| 2P 0,5 (AWG24) | 4,6 | 27 |
| 3P 0,5 (AWG24) | 5,1 | 34 |
| 5P 0,5 (AWG24) | 6,3 | 52 |
| 7P 0,5 (AWG24) | 6,8 | 70 |
| 10P 0,5 (AWG24) | 7,7 | 97 |
| 15P 0,5 (AWG24) | 8,5 | 121 |
| 21P 0,5 (AWG24) | 10,3 | 168 |
| 27P 0,5 (AWG24) | 11,3 | 229 |
| 56P 0,5 (AWG24) | 15 | 366 |
| 112P 0,5 (AWG24) | 20,6 | 681 |
| 1P 0,8 (AWG20) | 4,3 | 24 |
| 2P 0,8 (AWG20) | 6 | 39 |
| 3P 0,8 (AWG20) | 6,8 | 55 |
| 5P 0,8 (AWG20) | 7,9 | 106 |
| 7P 0,8 (AWG20) | 8,6 | 140 |
| 10P 0,8 (AWG20) | 10,3 | 180 |
| 15P 0,8 (AWG20) | 11,1 | 251 |
| 21P 0,8 (AWG20) | 13 | 333 |
| 27P 0,8 (AWG20) | 13,6 | 451 |
| 56P 0,8 (AWG20) | 20,7 | 775 |
| 112P 0,8 (AWG20) | 28 | 1510 |
