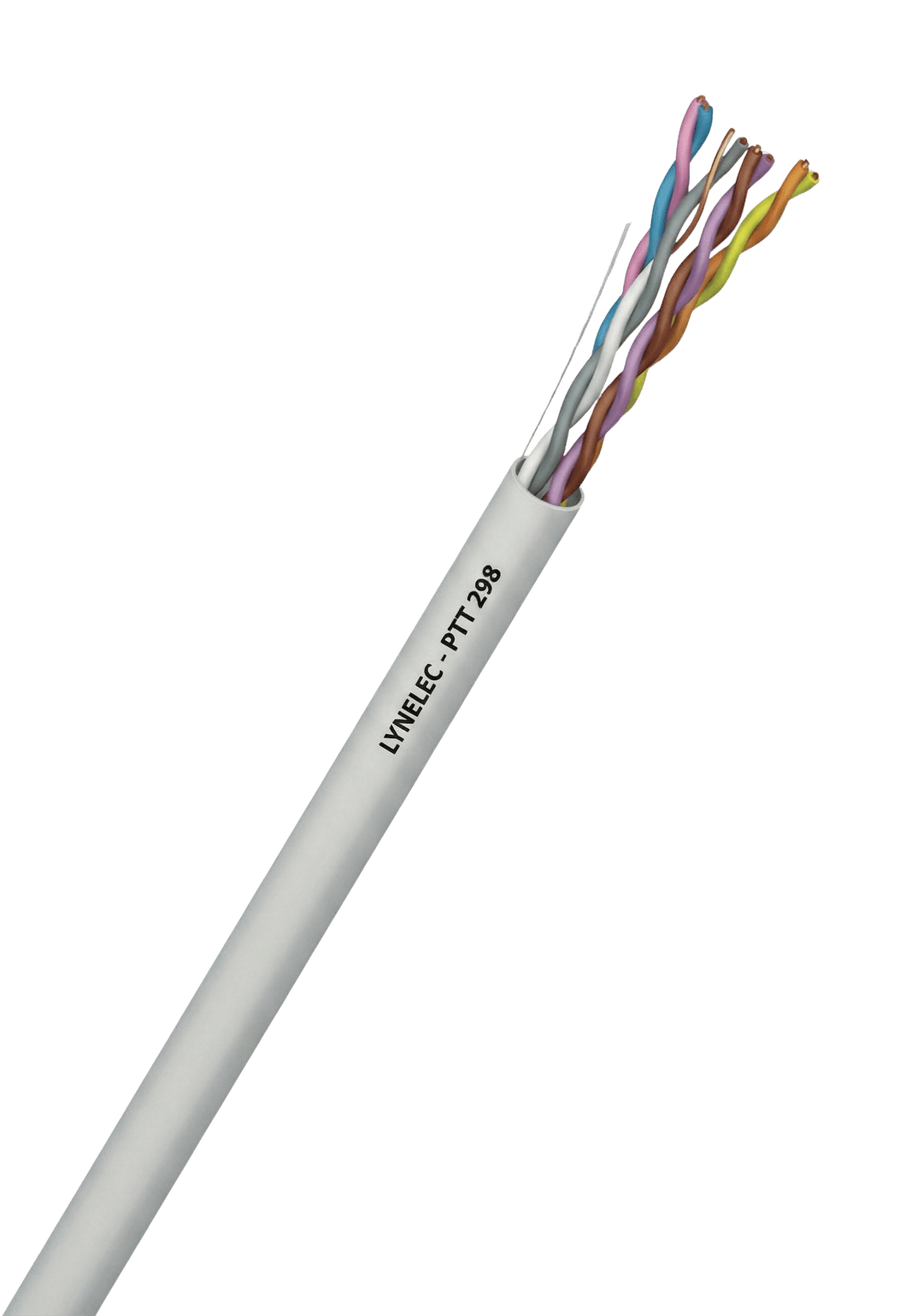

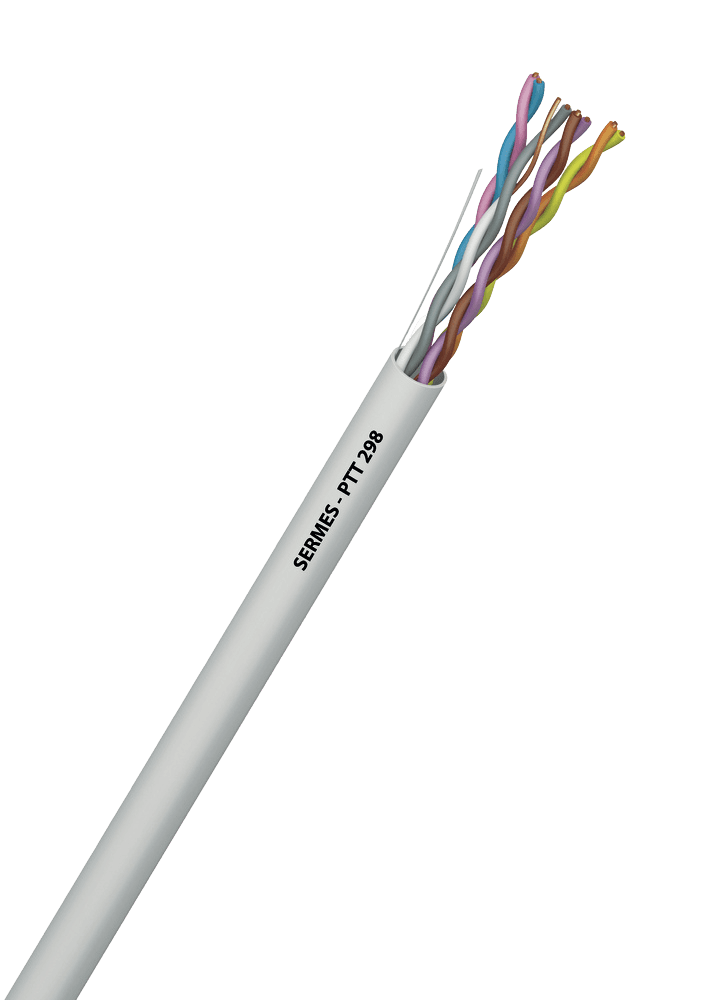

PTT 298
câbles téléphoniques FT de transmissions
ADSL + Ethernet
haut débit jusqu'à 100 Mbts/s
NF EN 50288-2-1 et 3-1 / NF EN 50290-2-22 et 2-27 :
Câble «Grade 1» selon guide UTE C 90-483.
Non propagation de la flamme : NF C 32-070 2.1 catégorie C2 / IEC 60332-1 / EN 50265-2-2 / EN 50266-1.
RoHS : directive européenne 2011/65/UE.
Applications
Distribution terminale des abonnés.
Caractéristiques
- Âme : cuivre nu Ø 0,5 mm
- Isolation : polyéthylène
- Câblage des conducteurs : torsadé par paires
- Assemblage : ruban synthétique hydrofuge
- Gaine externe : PVC ivoire
- Tension maximale d'utilisation : 180 V à 50 Hz
- Tension d'essai entre conducteurs : 1000 V DC pendant 1 mn
- Données de transmission : PTT 298 : U/UTP (anc. UTP) Cat. 5e 100 MHz
- Résistance d'isolement min. à +20 °C : ≥ 5000 MΩ.km
- Capacité nominale à 800 Hz : maximum 55 nF/km
- Impédance nominale (Ω) : 100 - 120 à 1 MHz
- Vitesse nominale de propagation : 66 %
- Plage de température : de -10 °C à +70 °C
- Rayon de courbure : fixe : 10 x Ø
- Traction statique : 15 N/mm² de section cuivre
- Traction dynamique : 50 N/mm² de section cuivre
Repérage conducteurs
gris / blanc
rouge / bleu
orange / jaune
violet / marronMarquage
PTT 298
Installation
PTT 298 pour raccordement intérieur.
Poses intérieures ou en conduits pour pose en caniveau.Utilisation
Câbles universels pour transmission à haut débit dans les réseaux locaux informatiques (LAN).
Peut atteindre jusqu’à 130 Mbit/s.
Adapté à la transmission de voix, données et images (VDI).
Remplace le PTT 278 jugé insuffisant pour l’ADSL privé.Lien vers DoP
www.sermes.fr/dop/ + code article
Pour tout dimensionnement (presse-étoupes, goulottes, chemins de câbles…), référez-vous à la fiche constructeur de la référence commandée.
| composition | Ø gaine ext. mm | masse kg/km |
|---|---|---|
| PTT 298 4P 0,5 SE | 4,9 | 44 |
