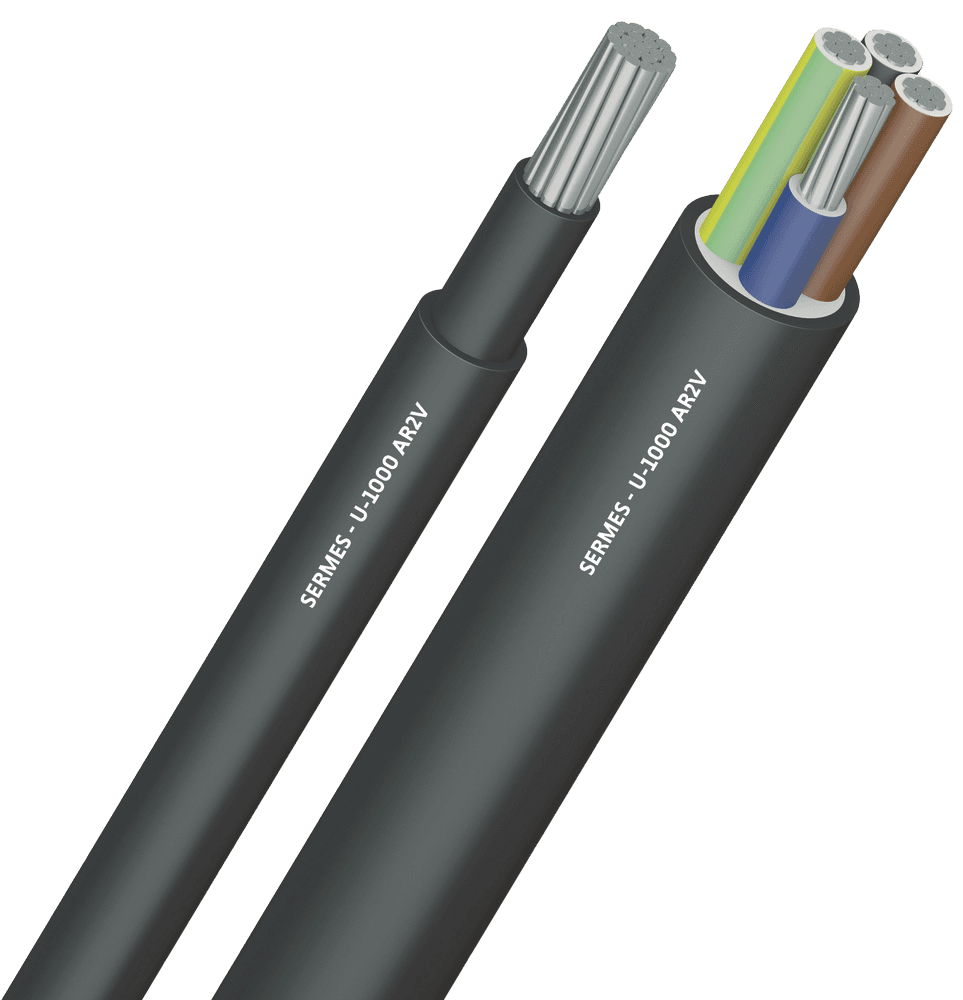

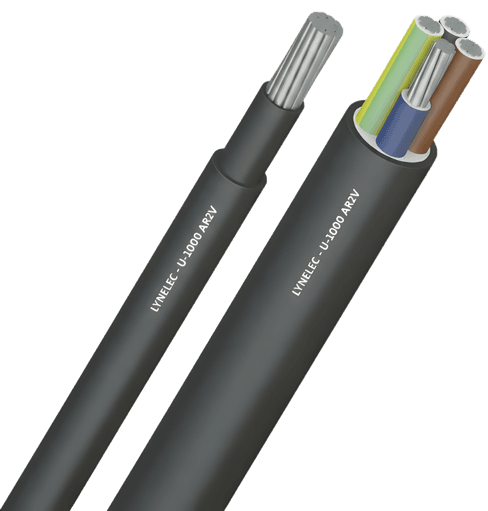

U-1000 AR2V
câbles rigides d’alimentation
conducteurs aluminium câblé
gaine PVC résistant aux UV
NF C 32-321 ou XP C 32-321 : câbles rigides isolés au polyéthylène réticulé sous gaine de protection en polychlorure de vinyle – série U-1000 AR2V.
Non propagation de la flamme : IEC 60332-1 / NF C 32-070 2.1 catégorie C2.
Essai de résistance climatique incluant le rayonnement UV.
RoHS : directive européenne 2011/65/UE.
Réglementation des Produits de Construction 305/2011.
Euroclasse selon RPC : Eca.
Applications
Installations industrielles, colonnes montantes d’immeuble.
Caractéristiques
- Âme :
aluminium câblé, classe 2 - Isolation :
polyéthylène réticulé (XLPE) - Assemblage :
ruban séparateur et/ou gaine de bourrage - Gaine externe :
PVC noir, UV - Tension de service Uo/U :
600 / 1000 V AC
900 / 1500 V DC - Tension d’essai :
3500 V AC pendant 5 mn
8400 V DC pendant 5 mn - Plage de température :
de -25 °C à +60 °C - Température max. admissible à l’âme :
en régime permanent : +90 °C
en régime de court-circuit : +250 °C - Rayon de courbure :
fixe : 6 x Ø - Traction statique :
15 N/mm² de section alu - Traction dynamique :
30 N/mm² de section alu
Repérage conducteurs
couleurs selon HD 308 S2
Marquage
NF USE U-1000 AR2V – n G s – n° d’usine + marquage métrique + n° de lot
INSTALLATION
- Sans protection mécanique complémentaire, en plein air, ces câbles peuvent être installés fixés aux parois ou sur chemins de câbles, tablettes, passerelles ou autres supports
- - dalles, tuiles, briques
- - gaines, caniveaux, goulottes
- - conduites et fourreaux.
(voir recommandations de la norme d’installation NF C 15-100 article 529.5)
- Dans les locaux soumis aux risques d’explosion BE3, ils seront installés avec une protection électrique et mécanique appropriée. Dans ce cas on réduira les intensités admissibles de 15 % (voir recommandations de la norme d’installation NF C 15-100 article 424-8-BE3).
Lien vers DoP
www.sermes.fr/dop/ + code article
| section mm² | Ø gaine ext. mm | intensité air libre 30°C | intensité enterré 20°C | chute tension V/A/km | masse kg/km |
|---|---|---|---|---|---|
| 1 x 25 | 10,8 | 101 | 111 | 2,23 | 149 |
| 1 x 35 | 11,9 | 126 | 134 | 1,64 | 189 |
| 1 x 50 | 13 | 154 | 160 | 1,23 | 240 |
| 1 x 70 | 14,5 | 198 | 197 | 0,88 | 309 |
| 1 x 95 | 16,4 | 241 | 234 | 0,66 | 402 |
| 1 x 120 | 18,2 | 280 | 266 | 0,54 | 492 |
| 1 x 150 | 19,9 | 324 | 300 | 0,49 | 600 |
| 1 x 185 | 22,2 | 371 | 337 | 0,38 | 730 |
| 1 x 240 | 25 | 439 | 388 | 0,31 | 925 |
| 1 x 300 | 27,5 | 508 | 440 | 0,26 | 1140 |
| 1 x 400 | 30,4 | 663 | 515 | 0,22 | 1472 |
| 1 x 500 | 33,5 | 710 | 583 | 0,20 | 1800 |
| 1 x 630 | 40 | 899 | 663 | 0,20 | 2300 |
(1) Intensités données pour câbles posés seuls, à l’abri du soleil, à 30 °C en air libre ou à 20 °C enterré. Adapter selon NF C 15-100.
