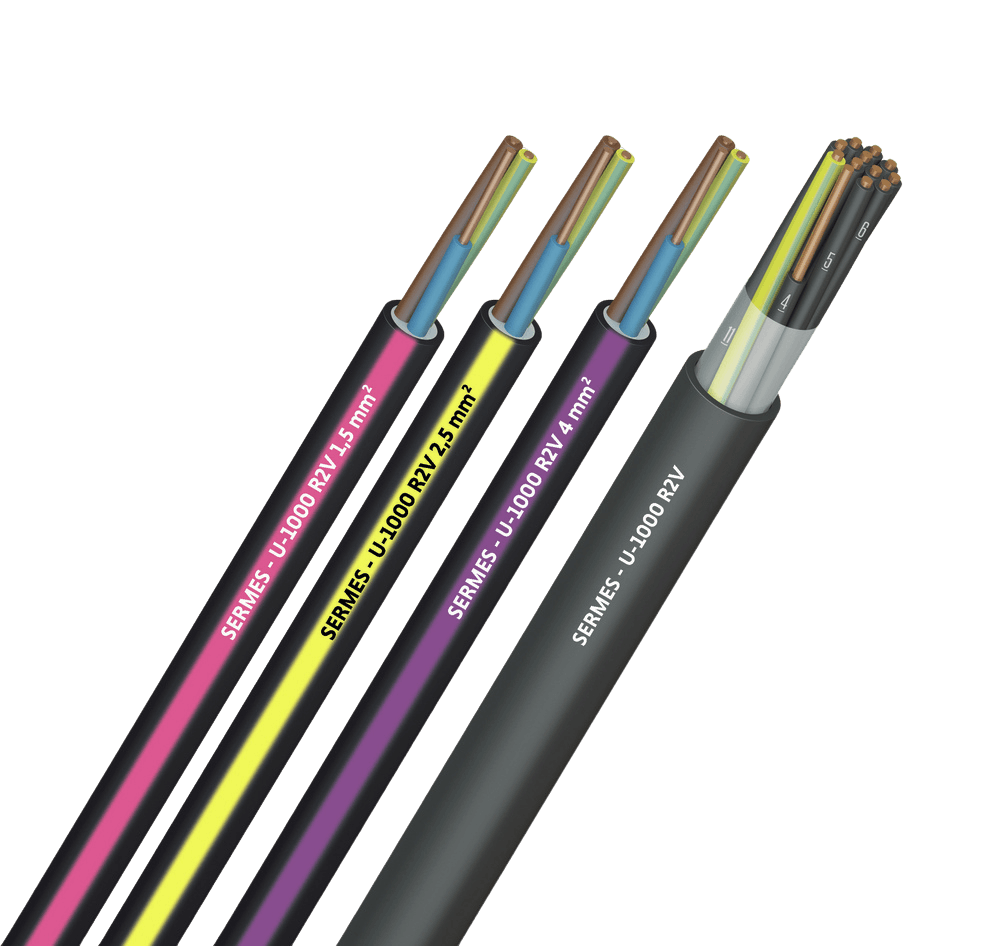

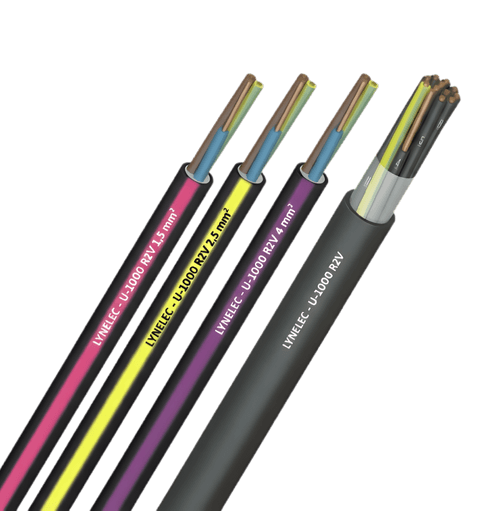

U-1000 R2V
câbles rigides d’alimentation
conducteurs cuivre câblé
gaine PVC résistant aux UV
NF C 32-321 ou XP C 32-321 : câbles rigides isolés au polyéthylène réticulé sous gaine de protection en polychlorure de vinyle – série U-1000 R2V.
Non propagation de la flamme : IEC 60332-1 / NF C 32-070 2.1 catégorie C2.
Essai de résistance climatique incluant le rayonnement UV.
RoHS : directive européenne 2011/65/UE.
Réglementation des Produits de Construction 305/2011.
Euroclasse selon RPC : Eca.
Applications
Installations industrielles, colonnes montantes d’immeuble.
Caractéristiques
- Âme :
cuivre nu massif, classe 2 - Isolation :
polyéthylène réticulé (XLPE) - Assemblage :
ruban séparateur et/ou gaine de bourrage - Gaine externe :
PVC noir, UV - Tension de service :
600 / 1000 V AC - Tension d’essai :
3500 V AC / 8400 V DC pendant 5 mn - Plage de température :
de -25 °C à +60 °C - Température max. admissible à l’âme :
+90 °C - Température en régime de court-circuit :
+250 °C - Rayon de courbure :
12 x Ø - Traction statique :
15 N/mm² - Traction dynamique :
50 N/mm²
Repérage conducteurs
couleurs selon HD 308 S2
Marquage
NF USE U-1000 R2V – n G s – n° d’usine + marquage métrique + n° de lot
INSTALLATION
- Sans protection mécanique complémentaire, en plein air, ces câbles peuvent être installés fixés aux parois ou sur chemins de câbles, tablettes, passerelles ou autres supports
- - Pour pose enterrée, prévoir des protections complémentaires :
- - dalles, tuiles, briques
- - gaines, caniveaux, goulottes
- - conduits et fourreaux.
Lien vers DoP
www.sermes.fr/dop/ + code article
(voir recommandations de la norme d’installation NF C 15-100 article 529.5)
- Dans les locaux soumis aux risques d’explosion BE3, ils seront installés avec une protection électrique et mécanique appropriée. Dans ce cas on réduira les intensités admissibles de 15 % (voir recommandations de la norme d’installation NF C 15-100 article 424-8-BE3).
| section mm² | Ø gaine ext. mm | intensité air libre 30°C | intensité enterré 20°C | chute tension V/A/km | masse kg/km |
|---|---|---|---|---|---|
| 2 x 6 | 12,8 | 63 | 80 | 6,38 | 229 |
| 3 G 6 | 13,5 | 63 | 80 | 6,38 | 280 |
| 4 G 6 | 14,6 | 54 | 66 | 5,50 | 344 |
| 5 G 6 | 15,8 | 54 | 66 | 5,50 | 400 |
| 2 x 10 | 14,6 | 84 | 104 | 3,82 | 315 |
| 3 G 10 | 15,2 | 84 | 104 | 3,82 | 388 |
| 4 G 10 | 16,4 | 73 | 90 | 3,24 | 488 |
| 5 G 10 | 17,8 | 73 | 90 | 3,24 | 564 |
| 3 x 16 | 18,4 | 110 | 136 | 2,06 | 608 |
| 4 x 16 | 20,3 | 96 | 118 | 1,76 | 764 |
(1) Intensités données pour câbles posés seuls, à l’abri du soleil, à 30 °C en air libre ou à 20 °C enterré. Adapter selon NF C 15-100.
