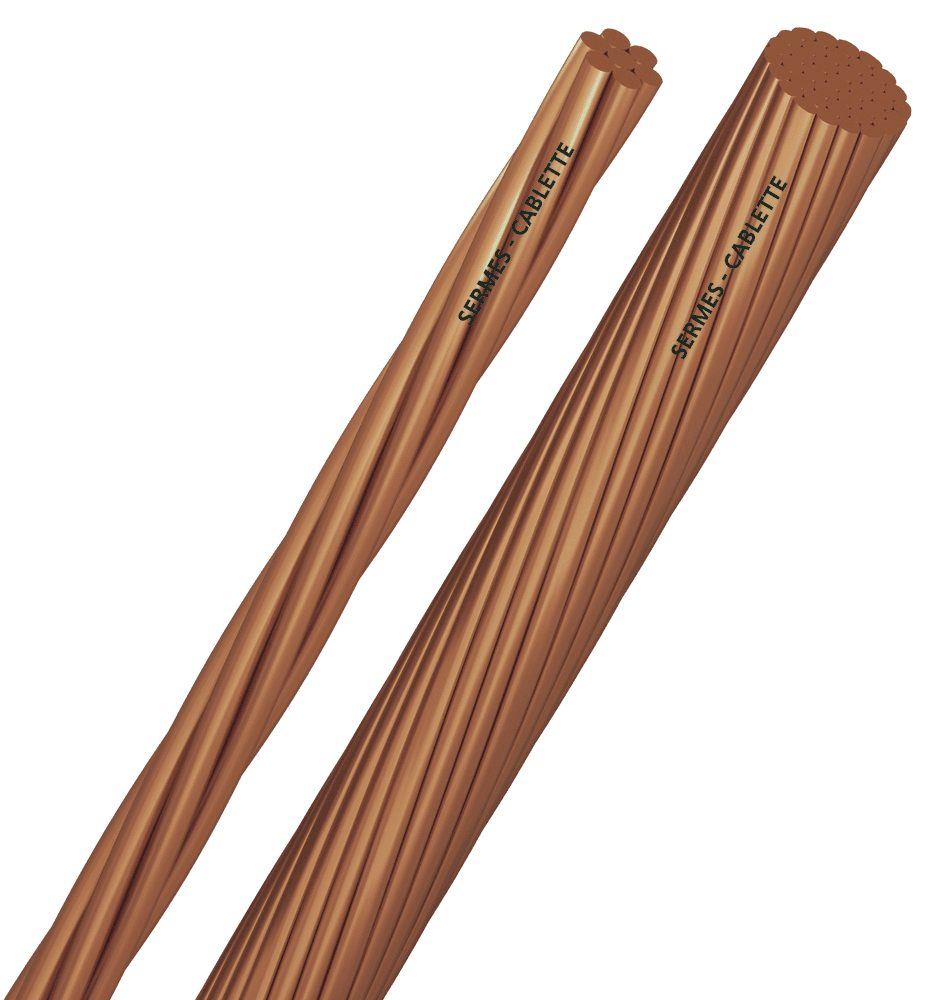

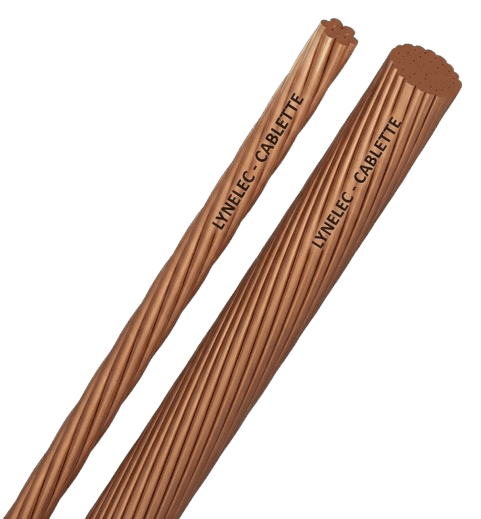

Cablette
cuivre recuit
NF C 32-013 et IEC 60228 : conducteurs en cuivre nu recuit.
Applications
Réalisation des circuits de mise à la terre selon NF C 15-100 «installations électriques basse tension».
Caractéristiques
- Âme : cuivre nu recuit câblé, classe 2
- Rayon de courbure : fixe : 6 x Ø, à la pose : 12 x Ø
- Traction statique : maxi 60 N/mm² de section cuivre
Installation
Les sections ≥ 25 mm² répondent aux normes :
- NF C 11-201 «règles d’installations des réseaux de distribution publique d’énergie électrique»
- NF C 13-200 «installations électriques haute tension»
Remarques
Admis par EDF.
⚠️ Diamètre extérieur : pour cette famille, le Ø n’est pas normalisé. Les valeurs ci-dessous sont indicatives et peuvent varier selon fabricant et tolérances. Pour tout dimensionnement (presse-étoupes, goulottes, chemins de câbles…), référez-vous à la fiche constructeur de la référence commandée.
| section mm² | Ø extérieur mm | Nb de fils | Ø des fils mm | Résistance Ω/km | Masse kg/km |
|---|---|---|---|---|---|
| 16 | 5,3 | 7 | 1,70 | 1,15 | 142 |
| 25 | 6,6 | 7 | 2,14 | 0,727 | 222 |
| 35 | 7,9 | 7 | 2,52 | 0,524 | 311 |
| 50 | 9,1 | 19 | 1,83 | 0,387 | 444 |
| 70 | 11 | 19 | 2,14 | 0,268 | 622 |
| 95 | 12,9 | 19 | 2,52 | 0,193 | 844 |
| 120 | 14,5 | 37 | 2,00 | 0,153 | 1067 |
| 150 | 16,2 | 37 | 2,25 | 0,124 | 1333 |
| 185 | 18 | 37 | 2,52 | 0,0991 | 1644 |
| 240 | 20,6 | 37 | 2,87 | 0,0754 | 2133 |
