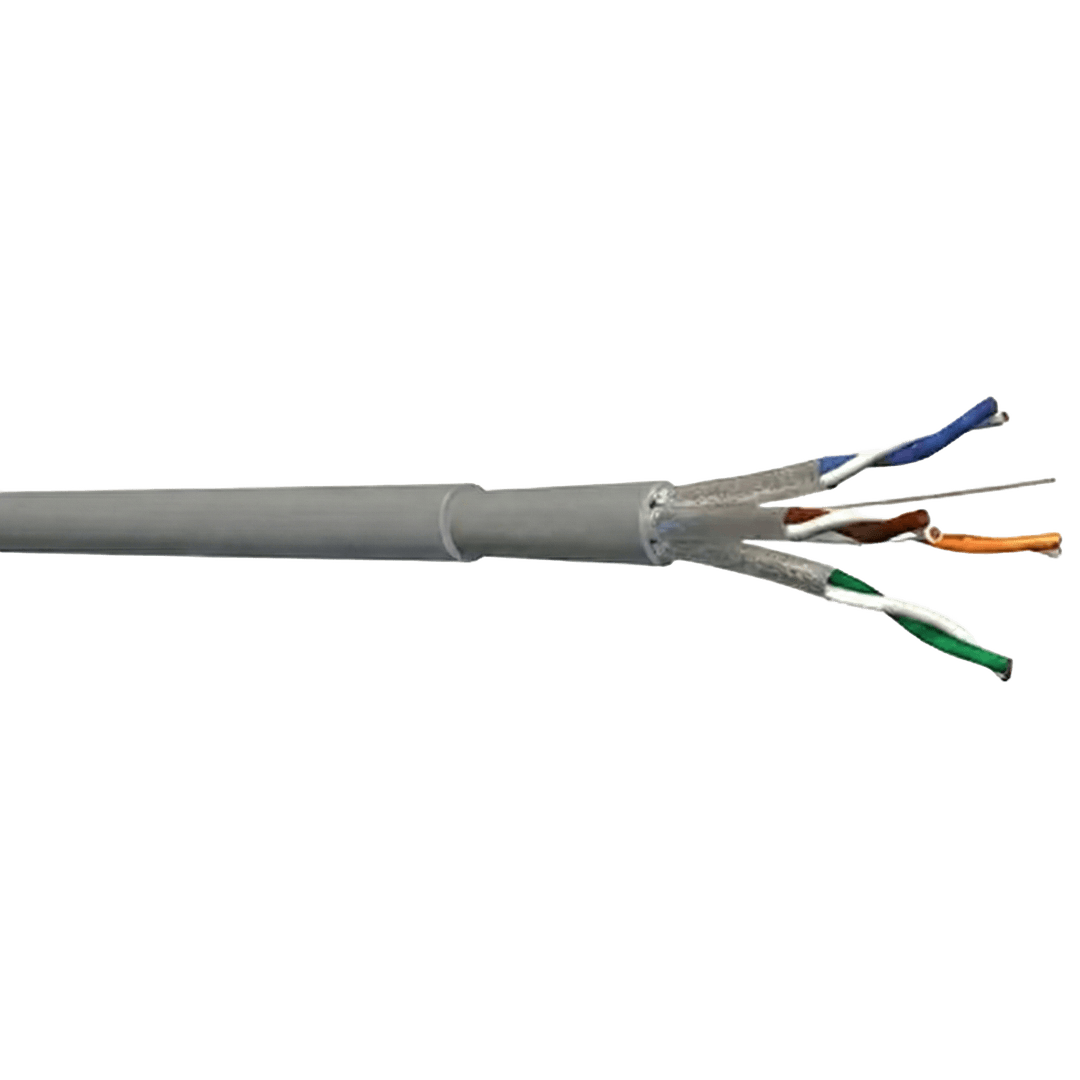

Cat 6A F/FTP Cca
Informatique, Ethernet et Réseaux VDI. Câble informatique avec écran individuel par paires et écran général de catégorie 6A pour réseau VDI à très haut débit.
- Âme : massive cuivre nu
- Isolant : polyéthylène Skin Foam Skin
- Blindage : Ruban polyester/aluminium (paires et général) + Drain de masse
- Gaine : mélange thermoplastique sans halogène (Couleur standard : gris ou selon demande)
Caractéristiques
| Caractéristique | Valeur |
|---|---|
| Température d'utilisation | -20°C à +70°C |
| Impédance (1-100 MHz) | 100 ± 15 ohms |
| Impédance (100-250 MHz) | 100 ± 20 ohms |
| Impédance (250-500 MHz) | 100 ± 25 ohms |
| Capacité mutuelle | 45 pF/m |
| Vitesse de propagation | 78 % |
| Performance au feu | Euroclasse Cca-s2, d2, a2 |
- Non propagateur de la flamme catégorie C2 (IEC 60332-1-2)
- Fumée - visibilité < 10m (EN 61034-2)
- Sans halogène (EN 60754-1, EN 60754-2)
Homologations - Normes
- IEC 61156-5
- NF EN 50288-10-1
- EN 61034-2
- EN 60754-1
- EN 60754-2
Applications détaillées
Utilisé jusqu'à des fréquences de 500 MHz pour la transmission de signaux numériques ou analogiques pour la voix, les données et la vidéo.
Dimensions & masses
| Conf. | Comp. | Ø Ext. (mm) | Masse (kg/km) |
|---|---|---|---|
| 4 p 23 | 1 x 0.55 | 7.4 | 56 |
| 2 x 4 p 23 | 1 x 0.55 | 7.4 x 15.0 | 109 |
Diamètre conducteurs isolés : 1.35 mm.
Affaiblissements max (dB/100m)
| Fréquence (MHz) | dB/100m |
|---|---|
| 4 MHz | 3.8 |
| 10 MHz | 5.9 |
| 20 MHz | 8.4 |
| 62.5 MHz | 15.0 |
| 100 MHz | 19.1 |
| 250 MHz | 31.1 |
| 500 MHz | 45.3 |
