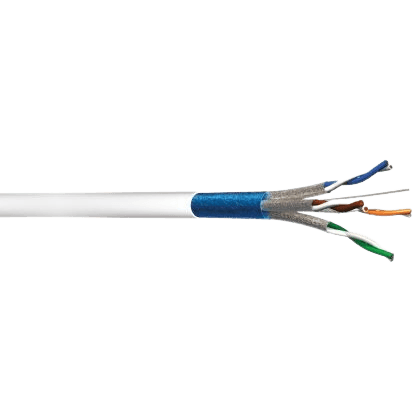

FFXP6ASH — F/FTP Cat.6A • LSZH
- PIMF F/FTP : blindage par paire (Al/PET) + blindage général.
- Conducteur cuivre monobrin AWG23, isolation PE skin-foam-skin.
- Impédance 100 Ω, bande passante 500 MHz, vitesse de propagation 79 %.
- Gaine extérieure LSZH (blanc RAL 9003) — faible émission de fumées et sans halogènes.
- Tenue flamme IEC 60332-1 / NF C 32-070 C2 — rayon mini 8×Ø — −20 °C à +70 °C — RoHS.
Applications réseau supportées
- ISDN – RNIS
- TOKEN RING 4/16 Mbit/s
- 100 VG-AnyLAN
- TP-PMD/TP-DDI
- ATM 155, 622 Mbit/s et 1,2 Gbit/s
- ETHERNET 10 Base-T
- ETHERNET 100 Base-TX / 100 Base-T4
- ETHERNET 1000 Base-T — GIGABIT Ethernet
- IEEE 802.3af — PoE et futur PoE+
- 10 GIGABIT ETHERNET (jusqu’à 100 m)
Normes & performances
| Rubrique | Référence |
|---|---|
| CÂBLE | IEC 61156-5 Cat.6A |
| SYSTÈME | ISO/IEC 11801 Classe Ea • EIA/TIA 568B2.10 — Cat 6A |
Propriétés électriques
| Caractéristique | Valeur |
|---|---|
| Résistance linéaire max. | ≤ 95 Ω/km |
| Capacité mutuelle (nom.) | 45 pF/m |
| Impédance caractéristique (1 à 500 MHz) | 100 Ω |
| Vitesse de propagation | 79 % |
Autres caractéristiques
| Caractéristique | Détail |
|---|---|
| Tenue au feu | IEC 60332-1 / NF C 32-070 C2 |
| Plage de température | −20 °C / +70 °C |
| Rayon de courbure mini | 8 × Ø câble |
| Directive | Conforme RoHS |
Les performances dépendent des conditions d’installation et d’environnement ; se référer à la fiche PDF pour les hypothèses.
Références & dimensions
| Référence | Paires | AWG | Ø (mm) | Masse (kg/km) | Cond. |
|---|---|---|---|---|---|
| FF4P6ASH | 4 | 23 | 7,4 | 60 | T 500 m |
| FF8P6ASH | 8 (2×4) | 23 | 7,4 × 15,3 | 122 | T 500 m |
Gaine extérieure LSZH (blanc RAL 9003). Blindage par paire + général pour une forte immunité CEM.
