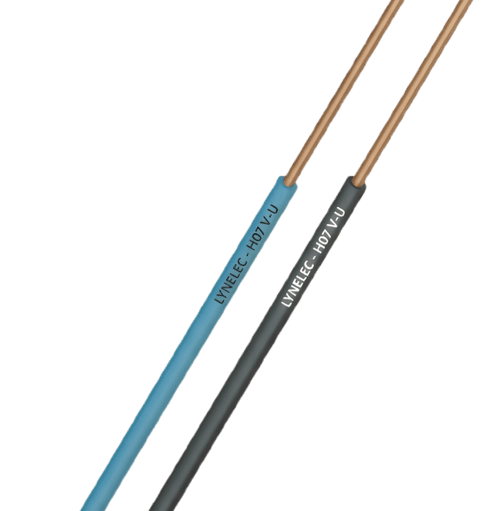

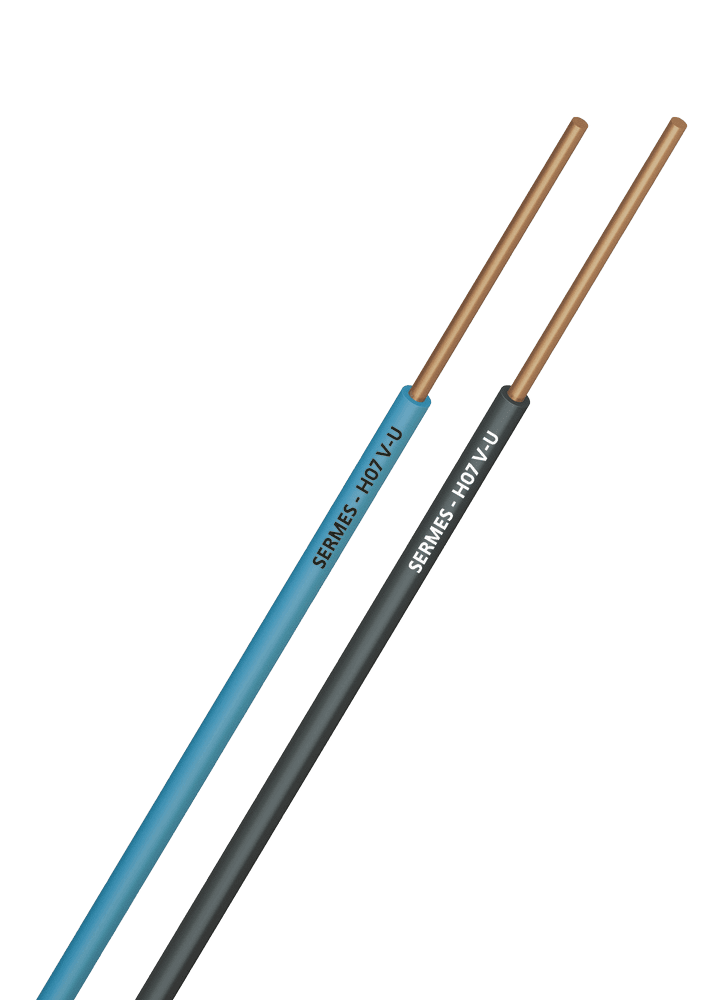

H07 V-U / H07 V-R — fils domestiques rigides <HAR>
- Normes : NF C 32-201-3 — CENELEC HD 21.3 S3.
- Non propagation de la flamme : IEC 60332-1 / NF C 32-070 C2.
- RoHS : conforme à la directive européenne 2003/11/CE.
- Uo/U : 450 / 750 V — T° ambiante −5 / +70 °C.
- T° âme max. permanente : +70 °C — court-circuit : +160 °C.
- Rayon de courbure : 6 × Ø — Traction à la pose : 15 N/mm².
Caractéristiques constructives
- Âme : H07 V-U cuivre massif classe 1 — H07 V-R cuivre câblé classe 2.
- Isolation : PVC (polychlorure de vinyle).
- Couleurs HAR : noir, bleu, brun, gris, orange, rose, rouge, bleu clair, violet, blanc, vert/jaune.
- Tenue agents extérieurs (synthèse) : solvants/huiles : moyen ; chaleur : bonne ; froid : faible.
Applications / Pose
Filerie rigide pour tableaux et appareillages ; circuits domestiques. Pose sous conduits adaptés, en montage apparent ou encastré (moulures, plinthes, gaines, vides de construction et huisseries).
Repérage & marquage : USE <HAR> H07 V-U / H07 V-R.
H07 V-U — Âme massive (classe 1)
| section (mm²) | Ø isolant ~ (mm) | R à 20 °C (Ω/km) | Poids (kg/km) |
|---|---|---|---|
| 1,5 | 3,2 | 12,1 | 20 |
| 2,5 | 3,9 | 7,41 | 31 |
H07 V-R — Multibrins (classe 2)
| section (mm²) | Ø ext. approximatif (mm) | R à 20 °C (Ω/km) | Poids (kg/km) |
|---|---|---|---|
| 6 | 5,2 | 3,08 | 69 |
| 10 | 6,7 | 1,83 | 113 |
| 16 | 7,8 | 1,15 | 170 |
| 25 | 9,7 | 0,727 | 268 |
| 35 | 10,9 | 0,524 | 360 |
| 50 | 12,8 | 0,387 | 488 |
| 70 | 14,6 | 0,268 | 684 |
| 95 | 17,1 | 0,193 | 952 |
| 120 | 18,8 | 0,153 | 1200 |
| 150 | 20,9 | 0,124 | 1480 |
| 185 | 23,3 | 0,0991 | 1855 |
