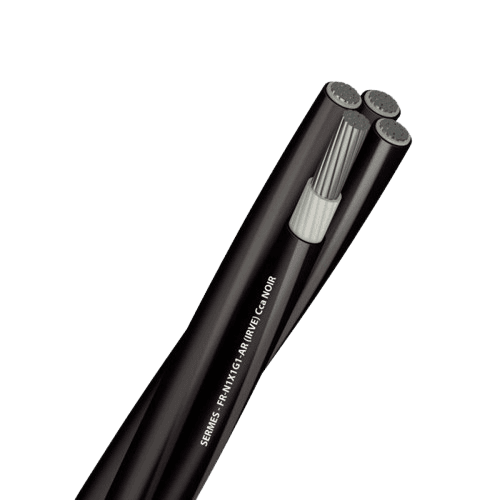

FR-N1X1G1-AR (IRVE) — Cca noir
Câbles d’alimentation pour bornes de recharge (3 à 22 kVA)
- Âmes aluminium câblées classe 2 — isolation XLPE
- Gaine HFFR DM01 (noire, sans halogène)
- Assemblage en torsade de 4 monoconducteurs repérés (3P+N)
Performances / Feu
- Uo/U 600/1000 V — essai 3,5 kV / 5 min
- Âme +90 °C en service / +250 °C en cc
- Euroclasse Cca-s1, d1, a1 — RoHS — RPC
- Validé CPL (G3 / HomePlug)
Installation & Raccordement
- Pose intérieure protégée (parois, chemins de câbles)
- Rayon de courbure (fixe) : 10×Ø — traction statique 15 N/mm² (Al)
- Raccordement par perforation d’isolant IP55 (kits P+n+PE / n3P+n+PE)
- Lien DoP : www.sermes.fr/dop/ + code article
| Configuration | Ø ext. (mm) | Rayon min. (mm) | Masse (kg/km) |
|---|---|---|---|
| 2 × 1 × 25 | 24,4 | 244 | 368 |
| 4 × 1 × 25 | 29,4 | 294 | 736 |
| 4 × 1 × 50 | 34,0 | 340 | 1 037 |
| 3 × 1 × 70 + 50 | 37,8 | 378 | 1 297 |
| 3 × 1 × 95 + 50 | 41,4 | 414 | 1 598 |
| 3 × 1 × 150 + 70 | 49,7 | 497 | 2 234 |
Alternative à l’AR2V torsadé ; données issues du catalogue SERMES.
