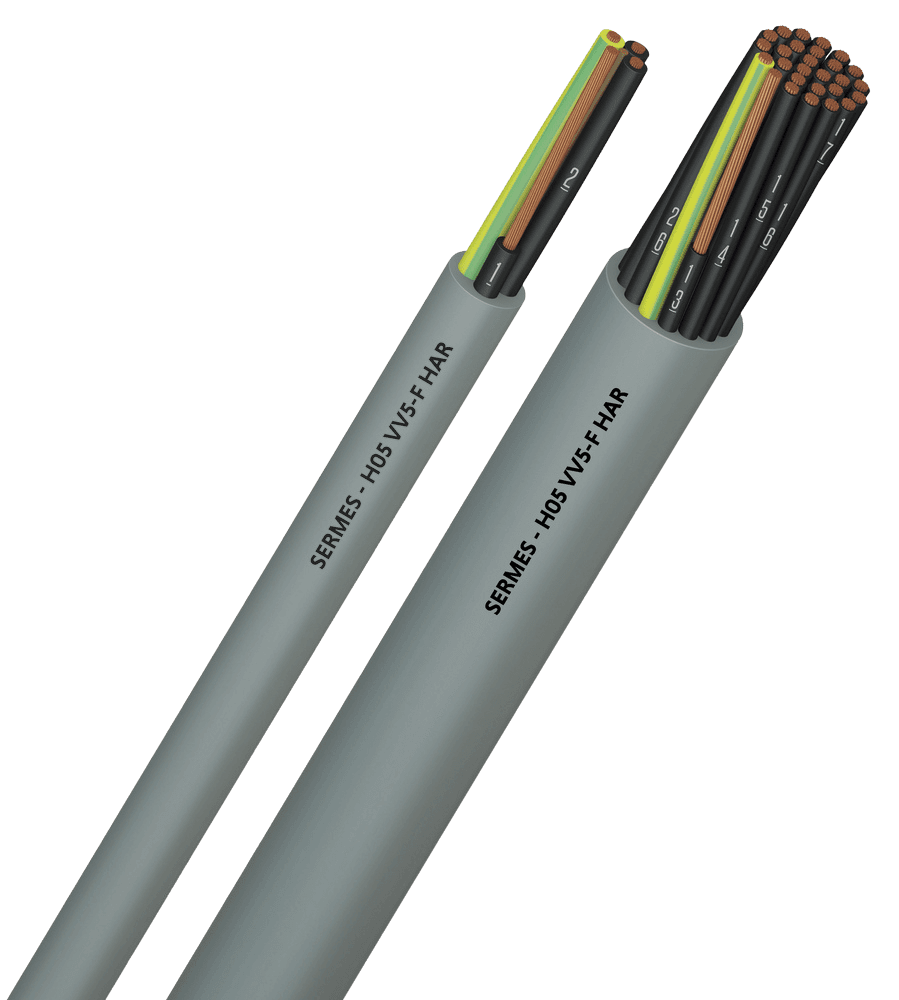

H05 VV5-F HAR
câbles souples harmonisés
gaine PVC gris résistant aux huiles de coupe
NF C 32-206 / HD 21.13 S1
IEC 60228 / VDE 0295
Non propagation de la flamme : IEC 60332.1 / VDE 0472-804 / NF C 32-070 2.1 catégorie C2.
RoHS : directive européenne 2011/65/UE.
Applications
Équipement des machines outils, chaînes de production et de montage, convoyeurs, nécessitant une bonne résistance aux huiles de coupe.
Caractéristiques
- Âme :
cuivre nu souple, classe 5 - Isolation :
PVC - Gaine externe :
PVC spécial résistant aux huiles, gris RAL 7001 - Tension de service Uo/U :
300 / 500 V AC - Tension d’essai :
2000 V AC pendant 5 mn - Résistance d’isolement :
min. à +20 °C > 100 MΩ.km - Plage de température :
de -5 °C à +70 °C - Température max. admissible à l’âme :
+70 °C - Température de court-circuit :
+150 °C - Rayon de courbure :
mobile : 20 x Ø
fixe : 6 x Ø - Traction statique :
15 N/mm² de section cuivre - Traction dynamique :
25 N/mm² de section cuivre
Repérage conducteurs
conducteurs noirs numérotés + vert/jaune
Marquage
H05 VV5-F
INSTALLATION
En locaux secs et humides pour pose fixe ou mobile. Ne convient pas pour une pose à l'extérieur sans protection au rayonnement solaire.
Lien vers DoP
www.sermes.fr/dop/ + code article
Pour tout dimensionnement (presse-étoupes, goulottes, chemins de câbles…), référez-vous à la fiche constructeur de la référence commandée.
| section mm² | Ø gaine ext. mm | intensité air libre 30°C | masse kg/km |
|---|---|---|---|
| 3 G 0,5 | 7 | 11 | 62 |
| 5 G 0,5 | 8,6 | 9,5 | 87 |
| 2 x 0,75 | 7,2 | 14 | 55 |
| 3 G 0,75 | 7,6 | 14 | 75 |
| 4 G 0,75 | 8,3 | 12 | 83 |
| 5 G 0,75 | 9,3 | 12 | 113 |
| 7 G 0,75 | 11,3 | 7,5 | 145 |
| 12 G 0,75 | 13,7 | 7,5 | 244 |
| 2 x 1 | 7,1 | 17 | 58 |
| 3 G 1 | 7,6 | 17 | 89 |
| 4 G 1 | 8,4 | 15 | 107 |
| 5 G 1 | 9,8 | 14,5 | 132 |
| 7 G 1 | 11,8 | 9 | 169 |
| 12 G 1 | 14 | 8 | 285 |
| 19 G 1 | 17 | 8 | 390 |
(1) Intensités maximales (Iz) valables pour : câble posé seul sur tablettes perforées, corbeaux, échelles à câbles, fixés par des colliers et espacés de la paroi, à l’abri du soleil, à température ambiante de 30 °C. Si les conditions sont différentes, il conviendra d’appliquer des facteurs de correction selon NF C 15-100.
