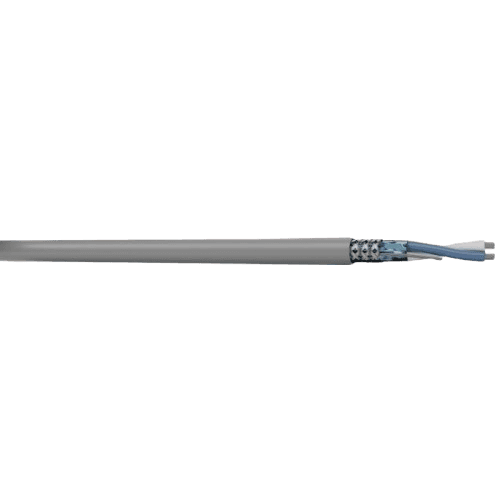

IDC9841LSZH — 1 paire blindée Al/PET + tresse (120 Ω)
- Applications : câble ordinateur bas courant, transmission RS-232 / RS-422 / RS-485, instrumentation/contrôle.
- Conducteurs Cu étamé multibrins torsadés par paire — isolant PE.
- Blindage 100 % Alu/PET + drain 7×0,20 puis tresse Cu étamé ~80 % — gaine LSZH gris.
- Marquage industriel (lot / métrage). Conforme RoHS.
Construction
- Âme : cuivre étamé, AWG24, 7 × 0,20 mm.
- Ø conducteur isolé : ~ 1,7 mm (PE).
- Assemblage : 1 paire torsadée.
- Blindage général : ruban aluminium/polyester (recouvrement 100 %) + drain 7×0,20.
- Deuxième blindage : tresse cuivre étamé (~80 %).
- Gaine extérieure : LSZH gris — Ø ext. typique ~ 5,6 mm.
Spécifications & normes
- Tension assignée : 300 V
- Impédance nominale : 120 Ω
- Résistance linéique (20 °C) : 86,5 Ω/km
- Capacité : cœur/cœur 42 pF/m — cœur/écran 75 pF/m
- Vitesse de propagation : 66 % c
- Rayon de courbure mini : 8 × Ø
- Températures de service : −10 °C / +70 °C
- LSZH : IEC 60754-1/-2 • IEC 61034-1/-2
- Comportement au feu : IEC 60332-1
- Remarques : conforme RoHS
| Réf. | Classe conducteur | Ø conducteur isolé | Ø ext. | R (20 °C) | Capacité cc | Capacité c/écran |
|---|---|---|---|---|---|---|
| 1×2×AWG24 — 120 Ω | AWG24 : 7 × 0,20 mm | Ø 1,7 mm | Ø 5,60 mm | 86,5 Ω/km | 42 pF/m | 75 pF/m |
Données issues de la fiche Lynelec IDC9841LSZH. Les valeurs sont nominales et peuvent légèrement varier selon tolérances fabricant.
