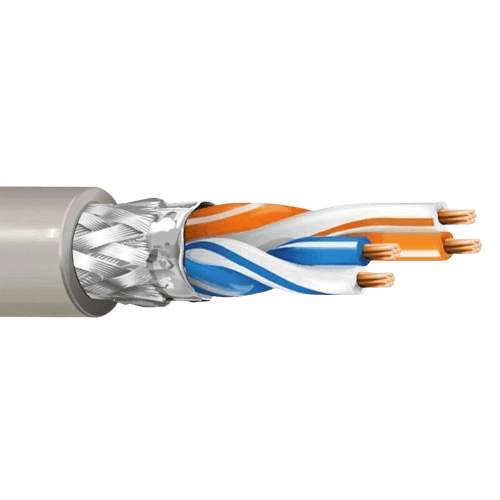

IDC9842LSZH — 2 paires blindées Al/PET + tresse (120 Ω)
- Applications : câble bas courant, transmissions RS-232 / RS-422 / RS-485, contrôle / instrumentation.
- Conducteurs cuivre étamé multibrins — isolant PE — 2 paires torsadées (p1 Bleu/Blanc-Bleu, p2 Orange/Blanc-Orange).
- Blindage 100 % Alu/PET + drain 7×0,20 puis tresse Cu étamé ≈80 % — gaine LSZH gris.
- Conforme RoHS — marquage : LCAE MPSS 224 – 120 Ohms – LSZH – 2×2×AWG24 – B9842NH – métrique.
Construction
- Âme : Cu étamé AWG24, 7 × 0,20 mm.
- Ø conducteur isolé : Ø 1,55 mm nominal (PE).
- Assemblage : 2 paires torsadées.
- Blindage général : ruban Al/PET (100 %) + fil drain 7×0,20 mm.
- Deuxième blindage : tresse cuivre étamé (~80 %).
- Gaine extérieure : composé LSZH gris — Ø ext. typique Ø 7,90 mm.
Spécifications & normes
- Tension assignée : 300 V
- Impédance nominale : 120 Ω
- Résistance linéique (20 °C) : 86,5 Ω/km
- Capacité : cœur/cœur 42 pF/m — cœur/écran 75 pF/m
- Vitesse de propagation : 66 % c
- Rayon de courbure mini : 8 × Ø
- Températures de service : −20 °C / +80 °C
- LSZH : IEC 60754-1/-2 • IEC 61034-1/-2
- Comportement au feu : IEC 60332-1
| Réf. | Classe conducteur | Ø conducteur isolé | Ø ext. | R (20 °C) | Capacité cc | Capacité c/écran |
|---|---|---|---|---|---|---|
| 2×2×AWG24 — 120 Ω | AWG24 : 7 × 0,20 mm (Cu étamé) | Ø 1,55 mm nominal (PE) | Ø 7,90 mm | 86,5 Ω/km | 42 pF/m | 75 pF/m |
Valeurs nominales issues de la fiche IDC9842LSZH — tolérances possibles selon fabrication.
