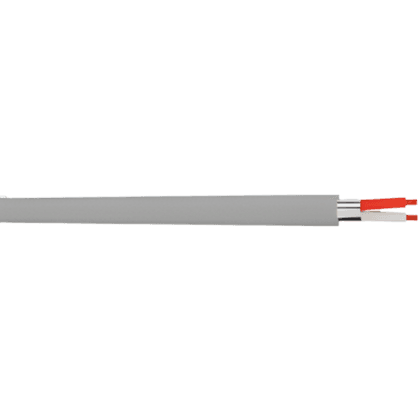

SYT Cca
Téléphone, Téléreport et Réseaux VDI. Câble écranté sans halogène et faible dégagement de fumée destiné au câblage des appareils de sécurité et de détection incendie en milieux perturbés électromagnétiquement.
- Âme : massive cuivre nu
- Isolant : polyéthylène (Repérage code couleur selon UTE C 93-529-2)
- Blindage : Ruban polyester/aluminium + Drain de masse
- Gaine : mélange thermoplastique sans halogène (Couleur standard : rouge)
- Fil de déchirement
Caractéristiques
| Caractéristique | Valeur |
|---|---|
| Température d'utilisation | -20°C à +70°C |
| Impédance caractéristique | 100 ± 20 ohms |
| Capacité mutuelle | 55 ± 5 pF/m |
| Affaiblissement linéique max à 2 MHz | 3.5 dB/100m |
| Performance au feu | Euroclasse Cca-s2, d2, a2 |
- Résistance à la propagation verticale de la flamme sur le câble isolé selon IEC 60332-1-2
- Opacité des fumées selon EN 61034-2 (faible émission de fumées)
- Gaz de combustion et corrosivité des fumées selon EN 60754-1, EN 60754-2 (sans halogène)
Homologations - Normes
- UTE C 93-529-2
- IEC 60332-1-2
- EN 61034-2
- EN 60754-1
- EN 60754-2
Applications
Câble écranté sans halogène et faible dégagement de fumée destiné au câblage des appareils de sécurité et de détection incendie en milieux perturbés électromagnétiquement.
Dimensions & masses
| Section nominale (AWG) | Composition nominale | Diamètre des conducteurs isolés (mm) | Diamètre extérieur nominal (mm) | Masse linéique approximative (kg/km) |
|---|---|---|---|---|
| 1 p 20 | 1 x 0.80 | 1.3 | 4.5 | 28 |
| 2 p 20 | 1 x 0.80 | 1.3 | 6.0 | 50 |
| 3 p 20 | 1 x 0.80 | 1.3 | 6.8 | 64 |
| 5 p 20 | 1 x 0.80 | 1.3 | 7.9 | 106 |
Conditionnement : Couronnes, Bobines, Tourets.
