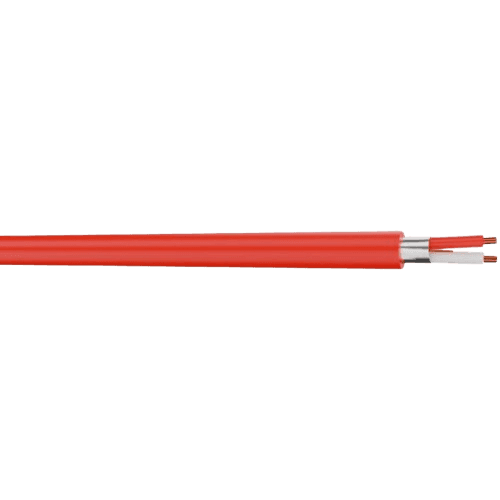

SYT+ — alerte incendie (écran Al/PET)
Câble téléphonique rouge écrané pour repérage alerte incendie : conducteur Cu, isolation PE, écran général Al/PET + drain, gaine PVC rouge.
- Normes : NF C 93-529 · Non-propagation de la flamme C2 (IEC 60332-1 / VDE 0472-804) · RoHS 2003/11/CE
- Service : Uo/U 180 V · −10 → +70 °C
- Applications : téléphonie interne, liaisons données jusqu’à 2 Mbit/s — repérage alerte incendie (usage intérieur)
Construction
- Âme : cuivre nu (AWG20 — Ø 0,812 mm), paires torsadées
- Isolation : polyéthylène (PE)
- Écran général : feuillard aluminium/polyester + drain Cu étamé 0,5 mm
- Gaine : PVC rouge
Repérage couleurs
- 1 paire : Blanc / Rouge
- À partir de 2 paires : Bleu clair/Blanc, Bleu clair/Bleu, Bleu clair/Jaune
Récap technique
| Caractéristique | Valeur |
|---|---|
| Uo/U | 180 V |
| Température ambiante | −10 °C à +70 °C |
| Propagation de flamme | C2 — IEC 60332-1 |
| Conformité | RoHS |
| Protection CEM | Écran Al/PET + drain Cu étamé 0,5 mm |
Repérage rouge & écran = meilleure immunité C.E.M. pour circuits d’alerte.
Performances par fréquence (AWG20)
| Fréquence | Affaiblissement max (dB/100 m) | Paradiaphonie NEXT min (dB) |
|---|---|---|
| 1 kHz | 2 | 70 |
| 40 kHz | 6,5 | 66 |
| 150 kHz | 9 | 57 |
| 300 kHz | 16 | 53 |
| 1 000 kHz | 30 | 45 |
| 2 000 kHz | 42 | 40 |
Référence de la fiche : AWG20 (Ø 0,812 mm). Mesures typiques données à titre indicatif.
Dimensions & masses
| Configuration | Ø ext. approx. (mm) | Poids indicatif (kg/km) |
|---|---|---|
| 1P AWG20 (0,812 mm) | 4,3 | 28 |
| 2P AWG20 (0,812 mm) | 6,0 | 50 |
| 3P AWG20 (0,812 mm) | 6,8 | 64 |
Les dimensions sont indicatives et peuvent varier selon fabrication et tolérances.
